Sách AutoCAD Pro dưới đây là cuốn tài liệu chia sẻ tâm huyết của Th.s Lương Trainer
Các bạn có thể xem trực tiếp trên website hoặc bấm vào link slideshare để tải sách Autocad về máy tính.



Nội dung text:

Sách Autocad Pro bản update 2015 2016-2017-2018

  1. 1. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 1 Luongtrainer.com “Cuốn sách được cho đi bởi sự tâm huyết của một tinh thần chiến binh “ ----------- Lương Trainer-----------
  2. 2. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 2 Luongtrainer.com AUTOCAD PRO NỀN TẢNG VỮNG CHẮC TRÊN CON ĐƯỜNG LÀM CHỦ PHẦN MỀM AUTOCAD LƯƠNG TRAINER
  3. 3. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 3 Luongtrainer.com LỜI GIỚI THIỆU Bạn đang cầm trên tay cuốn sách này, chắc hẳn bạn đang quan tâm tìm hiểu, khám phá những cách thức, những quy trình giúp bạn tạo nên nền tảng vững chắc trên côn đường làm chủ phần mềm Autocad trong thời gian ngắn nhất. Và tôi tin rằng - Những kiến thức được tiết lộ trong cuốn sách này sẽ làm cho bạn thỏa mãn với điều đó. Autocad Pro là lối tắt giúp bạn sử dụng thành thạo phần mềm autocad, ứng dụng nhanh vào công việc ngay cả khi không phải là dân trong nghề. Sau nhiều năm kinh nghiệm và liên tục học hỏi từ những chuyên gia hàng đầu về thiết kế, tôi đã tổng hợp ra được những công thức, những quy trình vô cùng đơn giản và dễ áp dụng. Tôi hi vọng bạn sẽ đọc nó, hiểu nó, áp dụng nó và tạo ra sự thay đổi cho bản thân. Và bây giờ nếu bạn đang đọc tới dòng chữ này, bạn có thể làm ơn giúp tôi một việc được không? Thực sự tôi rất muốn giá trị của mình lan tỏa xa hơn nữa, lan tỏa hơn nữa tới những anh em trong ngành xây dựng. Bạn cứ thử tưởng tượng chỉ cần mỗi một người trong nghề biết đến những tiện ích của phần mềm autocad, chỉ cần mỗi một người làm nhanh hơn 1 phút thôi thì toàn bộ tiến độ công việc sẽ nhanh biết chừng nào. Toàn bộ ngành xây dựng sẽ tiến xa tới đâu? Đó là ước mơ của tôi, bạn của tôi à hãy làm ơn giúp tôi lan tỏa những giá trị trong cuốn sách này tới nhiều người hơn. Đó cũng chính là cách bạn đang cho đi, cách bạn đóng góp cho sự phát triển của toàn ngành xây dựng. Bạn không cần phải làm gì to tát cả, đơn giản hãy giới thiệu cho đồng nghiệp của bạn, bạn bè của bạn những con người đang làm trong nghề xây dựng đường link download cuốn sách để họ có thể nhận được miễn phí các kiến thức trong cuốn sách này. Hoặc đơn giản nếu cuốn sách này có ích với bạn, hãy cho tôi một lời cảm nhận tại https://goo.gl/Tdbxnb
  4. 4. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 4 Luongtrainer.com Hãy cùng tôi chung sức phát triển một cộng đồng xây dựng việt nam vững mạnh, bạn của tôi nhé. Người truyền lửa Lương Trainer Giám Đốc Công Ty Cổ Phần Kiến Trúc Kisato
  5. 5. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 5 Luongtrainer.com LỜI ĐỀ TẶNG Xin dành tặng quyển sách này đến cha, người đã luôn truyền cảm hứng cho con trở thành một người truyền lửa Dành tặng mẹ, người đã luôn luôn biết được giá trị thật của con người con Và xin dành tặng vợ Trần Thị Huệ, vì đã luôn ủng hộ tất cả ý tưởng điên rồ của anh và chuyên tâm lo liệu cho tổ ấm của chúng ta để anh có thể theo đuổi ước mơ của mình. Đặc biệt để hoàn thành được cuốn sách mà tôi tâm huyết này, cuốn sách bạn sẽ không dễ gì tìm được trên thị trường. Thì tôi phải xin chân thành gửi lời cảm ơn tới các bạn đã giúp tôi sớm hoàn thành sứ mệnh của mình: “Là người chia sẻ, truyền lửa, truyền động lực để giúp đỡ nhiều người thay đổi tư duy từ đó thay đổi theo hướng tích cực hơn trong cuộc sống”
  6. 6. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 6 Luongtrainer.com

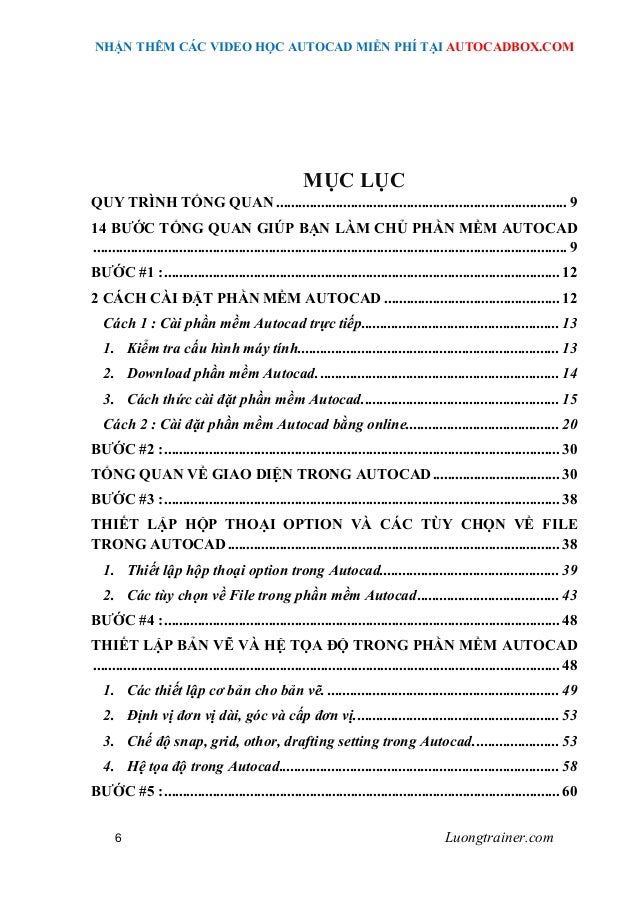

  8. MỤC LỤC QUY TRÌNH TỔNG QUAN
  9. 14 BƯỚC TỔNG QUAN GIÚP BẠN LÀM CHỦ PHẦN MỀM AUTOCAD .

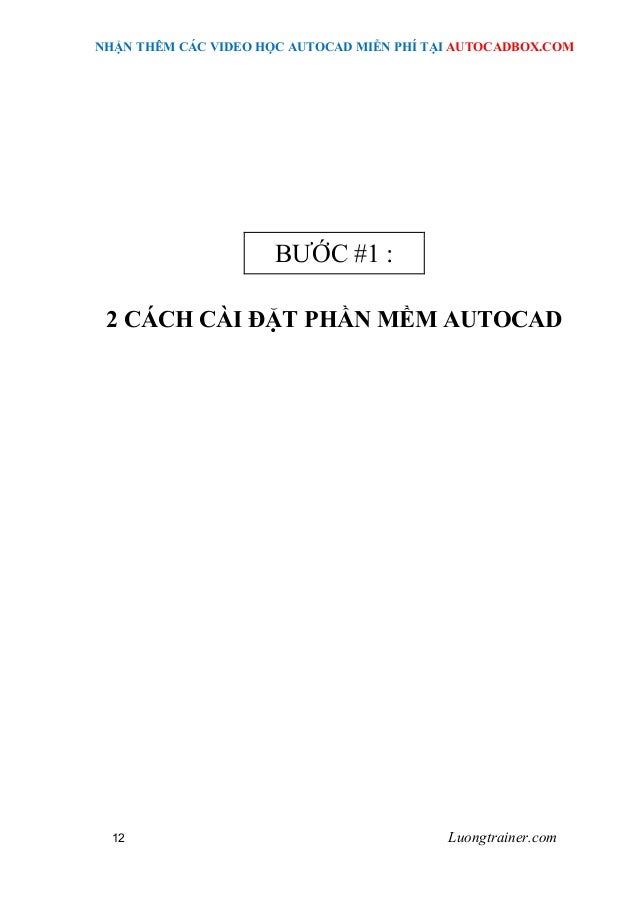

  10. BƯỚC #1 :.......................................................................................................... 12
  11. 2 CÁCH CÀI ĐẶT PHẦN MỀM AUTOCAD ............................................... 12
  12. Cách 1 : Cài phần mềm Autocad trực tiếp..................................................... 13
  13. 1. Kiểm tra cấu hình máy tính...................................................................... 13
  14. 2. Download phần mềm Autocad................................................................. 14
  15. 3. Cách thức cài đặt phần mềm Autocad..................................................... 15
  16. Cách 2 : Cài đặt phần mềm Autocad bằng online......................................... 20
  17. BƯỚC #2 :..........................................................................................................
  18. TỔNG QUAN VỀ GIAO DIỆN TRONG AUTOCAD..................................
  19. BƯỚC #3 :.......................................................................................................... 38
  20. THIẾT LẬP HỘP THOẠI OPTION VÀ CÁC TÙY CHỌN VỀ FILE TRONG AUTOCAD......................................................................................... 38
  21. 1. Thiết lập hộp thoại option trong Autocad................................................ 39
  22. 2. Các tùy chọn về File trong phần mềm Autocad...................................... 43
  23. BƯỚC #4 :.......................................................................................................... 48
  24. THIẾT LẬP BẢN VẼ VÀ HỆ TỌA ĐỘ TRONG PHẦN MỀM AUTOCAD ............................................................................................................................. 48
  25. 1. Các thiết lập cơ bản cho bản vẽ. .............................................................. 49
  26. 2. Định vị đơn vị dài, góc và cấp đơn vị....................................................... 53
  27. 3. Chế độ snap, grid, othor, drafting setting trong Autocad....................... 53 4. Hệ tọa độ trong Autocad........................................................................... 58
  28. BƯỚC #5 :.......................................................................................................... 60
  29. 7. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 7 Luongtrainer.com CÁC LỆNH VẼ CƠ BẢN TRONG AUTOCAD............................................ 60
  30. 1. Thay đổi các lệnh vẽ trong Autocad. ....................................................... 62
  31. 2. Các Lệnh Thường Dùng Trong Vẽ Autocad........................................... 68
  32. BƯỚC #6 :.......................................................................................................... 76
  33. CÁC LỆNH HIỆU CHỈNH TỪ CƠ BẢN ĐẾN NÂNG CAO TRONG AUTOCAD......................................................................................................... 76
  34. 1. Các Lệnh Hiệu Chỉnh Cơ Bản Trong Autocad....................................... 77
  35. 2. Các Lệnh Hiệu Chỉnh Nâng Cao Trong Autocad .................................. 79
  36. BƯỚC #7 :.......................................................................................................... 88
  37. CÁC PHÉP BIẾN ĐỔI HÌNH VÀ CÁC LỆNH QUAN SÁT TRONG BẢN VỄ CỦA PHẦN MỀM AUTOCAD................................................................. 88
  38. 1. Các Phép Biến Đổi Hình Trong Autocad................................................ 89
  39. 2. Các Lệnh Quan Sát Bản Vẽ. .................................................................... 95
  40. BƯỚC #8 :.......................................................................................................... 98
  41. QUẢN LÝ BẢN VẼ THEO LỚP, ĐƯỜNG NÉT VÀ MÀU......................... 98
  42. 1. Tạo Và Gán Các Tính Chất Cho Lớp...................................................... 99
  43. 2. Bí Mật Của Các Chức Năng Trong Bản Vẽ Layer............................... 105
  44. BƯỚC #9 :........................................................................................................ 107
  45. CHUYỂN ĐỔI CÁC LỚP TRÊN BẢN VẼ & VẼ MẶT CẮT BẰNG LỆNH HATCH TRONG AUTOCAD ....................................................................... 107
  46. 1. Các đề mục chuyển đổi các lớp trên bản vẽ cũng liên quan đến các phần layer................................................................................................................ 108
  47. 2. Vẽ Mặt Cắt Bằng Lệnh Hatch................................................................ 109
  48. BƯỚC #10 :...................................................................................................... 120
  49. NHẬP VÀ HIỆU CHỈNH VĂN BẢN TRONG AUTOCAD....................... 120
  50. 1. Nhập Và Hiệu Chỉnh Văn Bản Trong Autocad.................................... 121
  51. 2. Cách Nhập Text Vào Bản Vẽ. ................................................................ 126
  52. BƯỚC #11 :...................................................................................................... 128
  53. TẠO BẢNG TRONG PHẦN MỀM AUTOCAD......................................... 128 BƯỚC #12 :...................................................................................................... 139
  54. 8. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 8 Luongtrainer.com PHƯƠNG PHÁP QUẢN LÝ KÍCH THƯỚC TRONG AUTOCAD......... 139

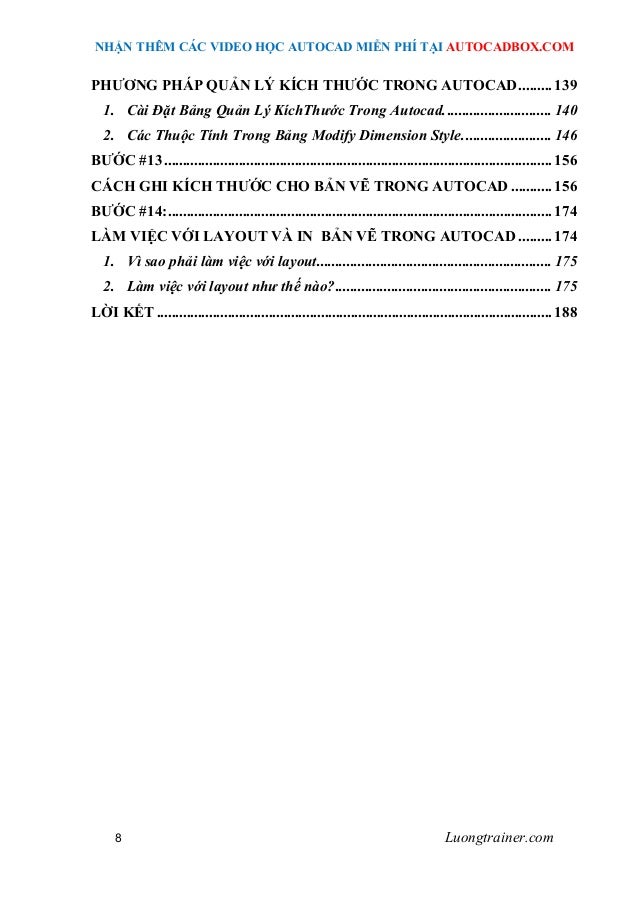

  55. 1. Cài Đặt Bảng Quản Lý KíchThước Trong Autocad............................. 140
  56. 2. Các Thuộc Tính Trong Bảng Modify Dimension Style........................ 146
  57. BƯỚC #13........................................................................................................ 156
  58. CÁCH GHI KÍCH THƯỚC CHO BẢN VẼ TRONG AUTOCAD ........... 156
  59. BƯỚC #14:....................................................................................................... 174
  60. LÀM VIỆC VỚI LAYOUT VÀ IN BẢN VẼ TRONG AUTOCAD ......... 174
  61. 1. Vì sao phải làm việc với layout............................................................... 175
  62. 2. Làm việc với layout như thế nào?.......................................................... 175
  63. LỜI KẾT .......................................................................................................... 188
  64. 9. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 9 Luongtrainer.com QUY TRÌNH TỔNG QUAN 14 BƯỚC TỔNG QUAN GIÚP BẠN LÀM CHỦ PHẦN MỀM AUTOCAD
  65. 10. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 10 Luongtrainer.com Trước khi chúng ta đi vào chi tiết sử dụng phần mềm, ở phần này tôi sẽ vẽ cho bạn 1 bức tranh tổng quan gồm những bước đi nhỏ phải đi khi sử dụng phần mềm Autocad. Các bước trong hành trình này gồm: Bước 1: 2 Cách Cài Đặt Phần Mềm Autocad Bước 2: Tổng Quan Về Giao Diện Trong Autocad Bước 3: Thiết Lập Hộp Thoại Option Và Các Tùy Chọn Về File Trong Autocad Bước 4: Thiết Lập Bản Vẽ Và Hệ Tọa Độ Trong Phần Mềm Autocad Bước 5: Các Lệnh Vẽ Cơ Bản Trong Autocad Bước 6: Các Lệnh Hiệu Chỉnh Từ Cơ Bản Đến Nâng Cao Trong Autocad Bước 7: Các Phép Biến Đổi Hình Và Các Lệnh Quan Sát Bản Vẽ Trong Phần Mềm Autocad Bước 8: Quản Lý Bản Vẽ Theo Lớp, Đường Nét Và Màu Bước 9: Chuyển Đổi Các Lớp Trên Bản Vẽ Và Vẽ Mặt Cắt Bằng Lệnh Hatch Trong Autocad Bước 10: Nhập Và Hiệu Chình Văn Bản Trong Autocad Bước 11: Tạo Bảng Trong Phần Mềm Autocad Bước 12: Phương Pháp Quản Lý Kích Thước Trong Autocad Bước 13 : Cách Ghi Kích Thước Cho Bản Vẽ Trong Autocad Bước 14: Làm Việc Với Layout Và In Bản Vẽ Trong Phần Mềm Autocad Như vậy là chúng ta đã thấy được bức tranh tổng quan mà bạn phải đi khi sử dụng phần mềm Autocad để tạo ra những bản vẽ chuyên nghiệp nhất. Trong hành trình 13 bước này, nếu bạn gặp bất kỳ khó khăn nào thì cứ liên hệ tôi qua facebook https://www.facebook.com/Phamluongksxd - Facebook cá nhân của tôi hoặc chát với tôi qua zalo theo số điện thoại 096.345.92.88 để tôi giúp đỡ bạn. Nào bây giờ chúng ta hãy bắt tay ngay vào những bài học cụ thể ở bước đầu tiên nhé.
  66. 11. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 11 Luongtrainer.com Cuốn sách này được viết bởi lòng nhiệt huyết và sự cho đi vô điều kiện để dành tặng ………BẠN……… Chúc bạn sớm làm chủ phần mềm Autocad và hành động mãnh mẽ với tinh thần CHIẾN BINH! ……………………………………………… Tác giả: Phạm Văn Lương
  67. 12. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 12 Luongtrainer.com BƯỚC #1 : 2 CÁCH CÀI ĐẶT PHẦN MỀM AUTOCAD
  68. 13. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 13 Luongtrainer.com Cách 1: Cài phần mềm Autocad trực tiếp 1. Kiểm tra cấu hình máy tính. Trong bước này, trước khi cài đặt phần mềm Autocad, bạn nên kiểm tra lại cấu hình máy tính để chắc chắn cấu hình máy của bạn phù hợp với phiên bản Autocad bạn định cài.  Cấu hình máy tính của hàng Autodesk yêu cầu khi cài Autocad  Operation System.  Windows8/8.1, Windows 8/8.1 Pro, Windows 8/8.1 Enterprise, Windows 7 Enterprise, Windows 7 Ultimate, Windows 7 Professional, Windows 7 Home Premium. Chọn Project (3) ở mục Create new để tạo 1 dự án mới  CPU Type : - 32-bit Intel Pentium 4 hoặc AMD Athlon Dual Core, 3.0 GHz hoặc cao hơn với công nghệ SSE2 (với windows 32-bit). AMD Athlon 64 với công nghệ SSE2, AMD Opteron với công nghệ SSE2, Intel Xeon với Intel EM64T hỗ trợ công nghệ SSE2, Intel Pentium 4 với Intel EM64T hỗ trợ công nghệ SSE2 ( với windows 64-bit).  Memory: 2GB Ram ( khuyến nghị 8 GB) Video Display: - Basic Graphics: Display adapter capable of 24-bit color - Advanced Graphics: DirectX® 11 capable graphics card with Shader Model 3  Disk Space: 5GB Free disk space  Media: Download or installation from DVD9 or USB key  Pointing Device: MS-Mouse or 3Dconnexion® compliant device  Browser: Microsoft® Internet Explorer® 7.0 (or later)  Cảnh báo ở bước này:  Bạn nên cài Autocad phiên bản 2015,2016,2017,2018,trở lên vì các phiên bản này đã bổ sung và có rất nhiều thay đổi so với các phiên bản cũ  Để Autocad chạy ổn định tốt nhất bạn nên cài Win 7 - SP1 - 64 bit bản Professional hoặc win 10 ( không nên cài win 8 hoặc win 7 - 64 bit bản Ultimate vì sẽ không tương thích với phần mềm Autocad ).
  69. 14. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 14 Luongtrainer.com  Còn nếu máy tính chỉ là Core i5 - Ram 4G thì bạn nên cài đặt Autocad phiên bản 2015 cho đỡ bị lag, giật khi sử dụng.  Nếu mua máy tính xách tay thì bạn nên chọn máy tính cũ nhập khẩu từ mỹ dòng Dell Precision M4600 - Tầm 11 triệu, M4800 hay M 6800 giá gần 20 triệu.  Ban đầu chưa có điều kiện kinh tế, tôi khuyên bạn nên dùng những dòng máy tính này vì nó vừa bền, vừa đỡ nóng máy khi chạy, vừa chuyên cho đồ họa đặc biệt là giá cả phải chăng ) 2. Download phần mềm Autocad. Ở bước này, tôi đã chuẩn bị sẵn cho các bạn link của sản phẩm Autocad Full tương ứng với các phiên bản khác nhau, để bạn lựa chọn sao cho phù hợp với cấu hình máy tính của bạn nhất.  Chọn 1 trong các phiên bản sau để download  Link dowload cho phiên bản Autocad 2015:
  70. 15. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 15 Luongtrainer.com - Bản dowload autocad 2015 - 32bit: https://goo.gl/18GCYv - Bản dowload autocad 2015 - 64bit: https://goo.gl/bYVg5b  Link dowload cho phiên bản Autocad 2016: - Bản dowload autocad 2016 - 32bit: https://goo.gl/7uQxMa - Bản dowload autocad 2016 - 64bit: https://goo.gl/nk98A1  Link dowload cho phiên bản Autocad 2017: - Bản dowload autocad 2017 - 64bit: https://goo.gl/Z8dkmv  Link dowload cho phiên bản Autocad 2018: - Bản dowload autocad 2018 - 64bit: https://goo.gl/9hE6M8  Cảnh báo ở bước này: - Vì file cài đặt Autocad khá nặng do đó mạng internet của bạn phải ổn định. Vì nếu không file tải về sẽ bị lỗi không cài được do đường truyền lỗi hoặc ngắt quãng khi tải - Thời gian dowload file cài đặt Autocad về máy tính sẽ mất vài tiếng, do đó để không ảnh hướng tới những công việc khác tôi khuyến nghị bạn nên dowload vào buổi tối và để máy qua đêm - File cài đặt Autocad khi dowload nên lưu ở ổ D hoặc ổ E hoặc ổ cứng rời tránh lưu ở ổ C. Đề phòng trường hợp mất file khi cài lại win hoặc giảm dung lượng cho ổ C 3. Cách thức cài đặt phần mềm Autocad. Sau khi bạn đã dowload được phần mềm Autocad về máy tính, việc tiếp theo tôi sẽ hướng dẫn bạn từng bước cụ thể để cài đặt phần mềm Autocad này: Step 1: Giải nén file cài đặt Autocad vừa dowload về - Chuột phải vào file Autocad vừa dowload về và chọn extract to Autocad
  71. 16. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 16 Luongtrainer.com Step 2: Sau khi giải nén xong, bạn tìm tới tệp vừa giải nén ra, kích đúp chuột vào tệp tên là "Set Up" chọn "Run" Step 3: Tiếp tới giao diện cài đặt phần mềm Autocad hiện ra, bạn kích vào biểu tượng "Install" để tiếp tục cài đặt.
  72. 17. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 17 Luongtrainer.com Step 4: Chọn các bước như bên dưới để tiếp tục cài đặt Autocad Step 5: Điền các serial number và product key ( lưu ý : serial number và product key được lấy từ file cài Autocad đã được giải nén)

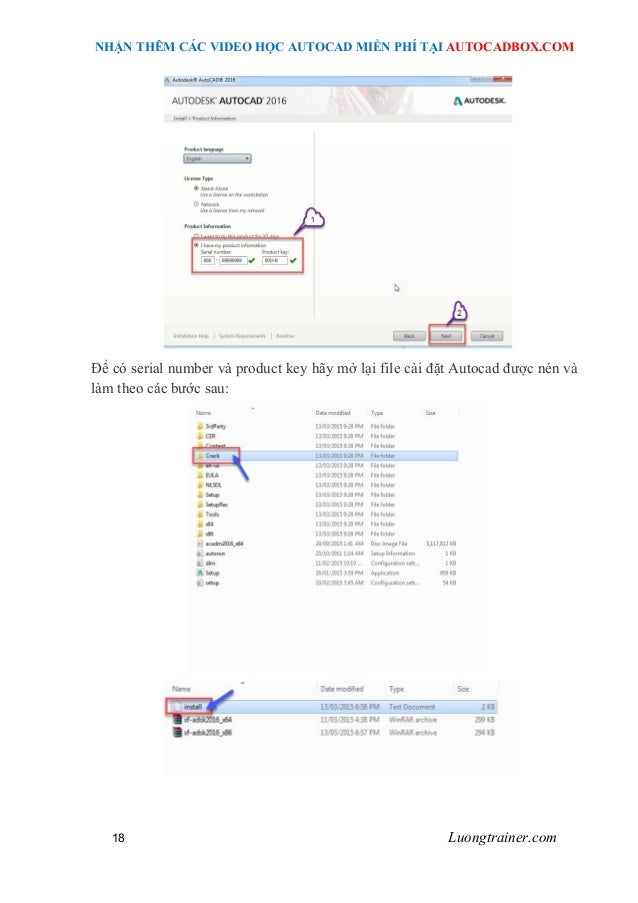

  73. 18. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 18 Luongtrainer.com Để có serial number và product key hãy mở lại file cài đặt Autocad được nén và làm theo các bước sau:
  74. 19. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 19 Luongtrainer.com  Sau khi có được serial number và product key, chọn next : Step 6: Bạn tiếp tục chọn ổ cài đặt Autocad ( tốt nhất nên chọn ổ C mặc định như bên dưới ) và kích vào "install" Step 7: Sau vài chục phút chờ đợi, chương trình sẽ xuất hiện bảng báo bạn đã hoàn tất cài đặt như dưới. Sau đó chọn "Finish" để hoàn tất việc cài đặt phần mềm Autocad
  75. 20. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 20 Luongtrainer.com Step8: Kích đúp vào biểu tượng Autocad ở màn hình destop và bạn sẽ bắt đầu sử dụng. Cách 2 : Cài đặt phần mềm Autocad bằng online. Ở cách số 2 này, tôi sẽ hướng dẫn bạn cách cài đặt Autocacd trực tiếp trên online. Ưu điểm của phương pháp này là không mất thời gian chờ đợi để tải file cài đặt, cũng như không tốn chi phí cho việc mua bản quyền. Vì với cách thức này bạn sẽ được hãng Autodesk tặng cho bạn bản quyền Full Option ( đầy đủ tính năng ) trong vòng 3 năm. Nào chúng ta cũng tiến hành cài đặt Autocad theo cách số 2 này nhé. Step 1: Vào trực tiếp trang chủ của hãng Autodesk theo đường link https://www.autodesk.com/ Step 2: Đăng ký 1 tài khoản miễn phí ở trang Autodesk bằng cách kích vào "Sign In" / Chọn "Education Community"
  76. 21. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 21 Luongtrainer.com Step 3: Kích vào dòng chữ "Create account" để tiến hành tạo 1 tài khoản mới ( Hoặc nếu bạn đã có tài khoản rồi tiến hành đăng nhập email đã đăng ký ở ô này ) Step 4: Chọn các thông số như bảng bên dưới, rồi nhấn "Next" Step 5: Điền các thông tin cá nhân của bạn như bên dưới, rồi tích vô ô "I agree to..." / Rồi bấm "Create Account" để tiếp tục đăng ký tài khoản.
  77. 22. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 22 Luongtrainer.com Step 6: Tới bước này bạn sẽ nhận được một thông báo là xác nhận địa chỉ email như hình dưới Step 7: Bạn mở email ra, vào phần " Tất cả thư" bạn sẽ thấy một email xác nhận mà hãng Autodesk gửi tới với tiêu đề " Verify your Autodesk account" như hình dưới.

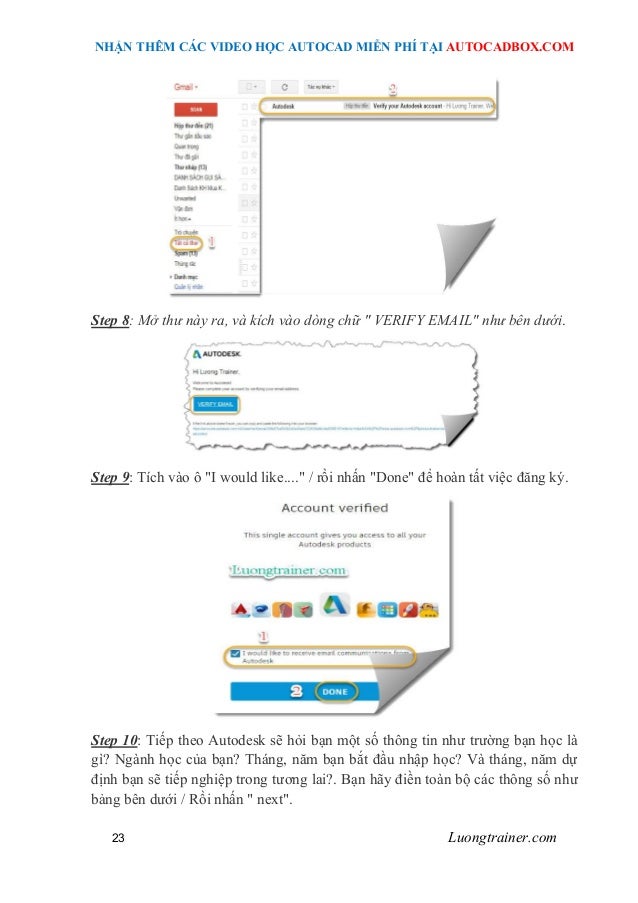

  78. 23. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 23 Luongtrainer.com Step 8: Mở thư này ra, và kích vào dòng chữ " VERIFY EMAIL" như bên dưới. Step 9: Tích vào ô "I would like...." / rồi nhấn "Done" để hoàn tất việc đăng ký. Step 10: Tiếp theo Autodesk sẽ hỏi bạn một số thông tin như trường bạn học là gì? Ngành học của bạn? Tháng, năm bạn bắt đầu nhập học? Và tháng, năm dự định bạn sẽ tiếp nghiệp trong tương lai?. Bạn hãy điền toàn bộ các thông số như bảng bên dưới / Rồi nhấn " next".
  79. 24. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 24 Luongtrainer.com Step 11: Tới đây Autodesk sẽ thông báo bạn đã đăng ký 1 tài khoản thành công trên website, bạn bấm Continue để tiến hành bước tiếp theo. Step 12: Kích vô "Menu"/ Chọn "Dowload"/ Chọn " Free student software" để tiến hành dowload Autocad
  80. 25. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 25 Luongtrainer.com Step 13 : Click o biểu tượng Autocad Step 14: Tìm tới sản phẩm "Autocad" kích vào để tiến hành download

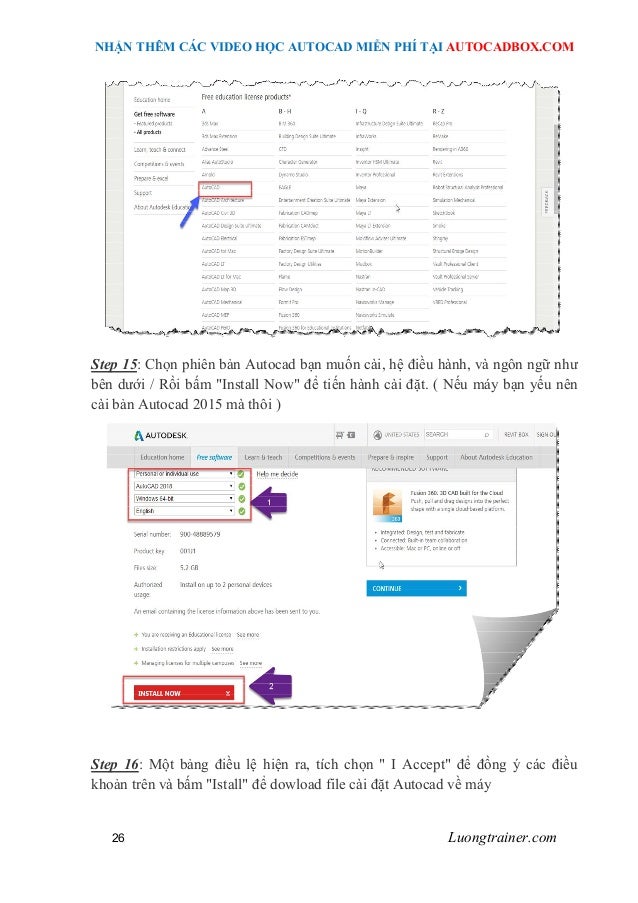

  81. 26. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 26 Luongtrainer.com Step 15: Chọn phiên bản Autocad bạn muốn cài, hệ điều hành, và ngôn ngữ như bên dưới / Rồi bấm "Install Now" để tiến hành cài đặt. ( Nếu máy bạn yếu nên cài bản Autocad 2015 mà thôi ) Step 16: Một bảng điều lệ hiện ra, tích chọn " I Accept" để đồng ý các điều khoản trên và bấm "Istall" để dowload file cài đặt Autocad về máy
  82. 27. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 27 Luongtrainer.com Step 17 : Mở File vừa dowload chọn "Run " để cài đặt phần mềm Autocad Step 18: bấm "Istall" để dowload file cài đặt Autocad về máy

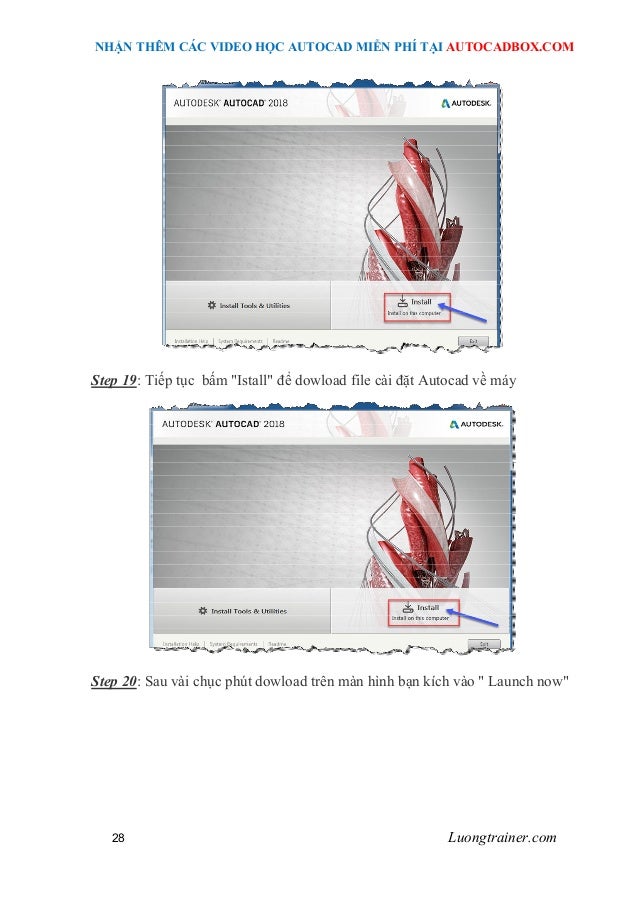

  83. 28. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 28 Luongtrainer.com Step 19: Tiếp tục bấm "Istall" để dowload file cài đặt Autocad về máy Step 20: Sau vài chục phút dowload trên màn hình bạn kích vào " Launch now"

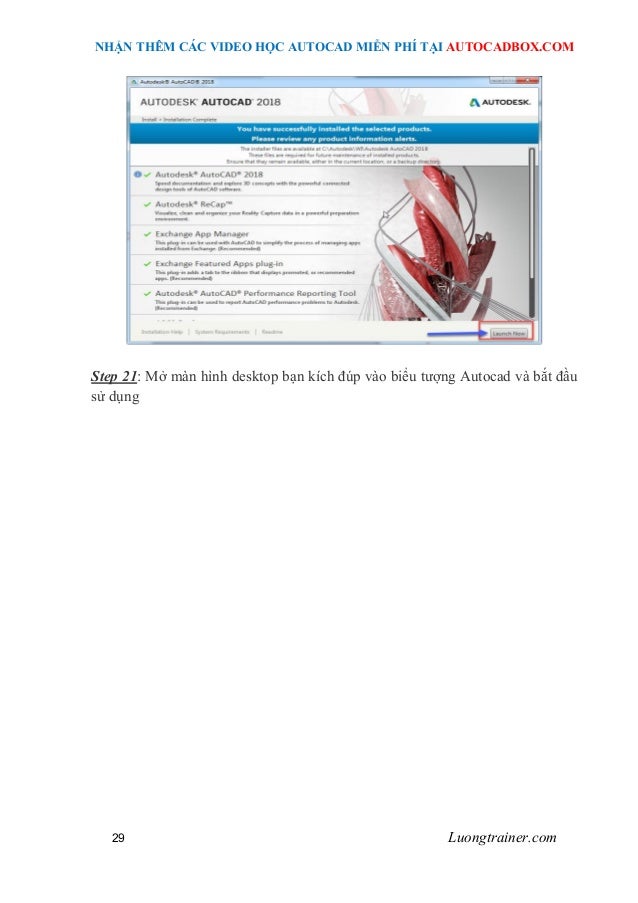

  84. 29. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 29 Luongtrainer.com Step 21: Mở màn hình desktop bạn kích đúp vào biểu tượng Autocad và bắt đầu sử dụng
  85. 30. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 30 Luongtrainer.com BƯỚC #2: TỔNG QUAN VỀ GIAO DIỆN TRONG AUTOCAD

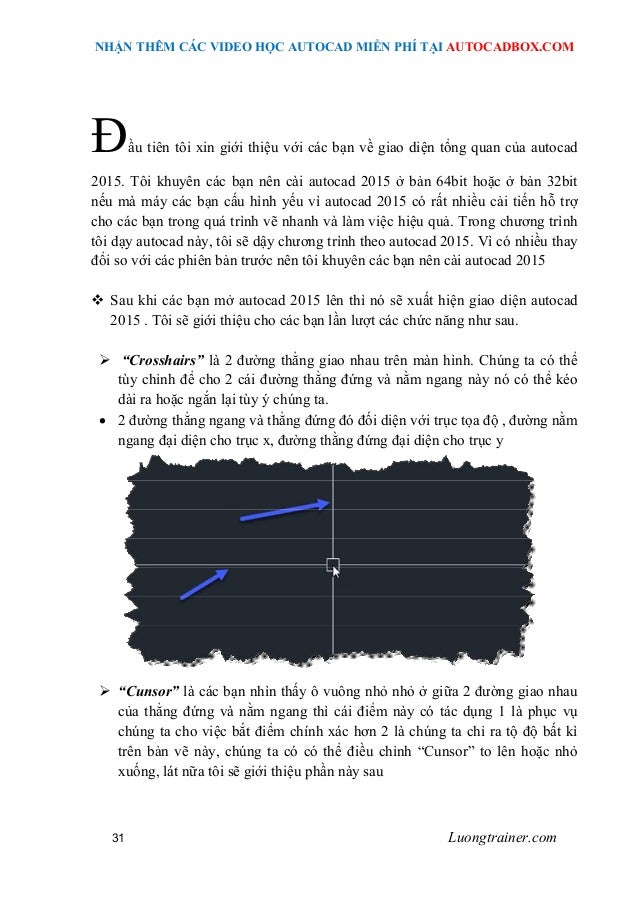

  86. 31. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 31 Luongtrainer.com Đầu tiên tôi xin giới thiệu với các bạn về giao diện tổng quan của autocad 2015. Tôi khuyên các bạn nên cài autocad 2015 ở bản 64bit hoặc ở bản 32bit nếu mà máy các bạn cấu hình yếu vì autocad 2015 có rất nhiều cải tiến hỗ trợ cho các bạn trong quá trình vẽ nhanh và làm việc hiệu quả. Trong chương trình tôi dạy autocad này, tôi sẽ dậy chương trình theo autocad 2015. Vì có nhiều thay đổi so với các phiên bản trước nên tôi khuyên các bạn nên cài autocad 2015  Sau khi các bạn mở autocad 2015 lên thì nó sẽ xuất hiện giao diện autocad 2015 . Tôi sẽ giới thiệu cho các bạn lần lượt các chức năng như sau.  “Crosshairs” là 2 đường thẳng giao nhau trên màn hình. Chúng ta có thể tùy chỉnh để cho 2 cái đường thẳng đứng và nằm ngang này nó có thể kéo dài ra hoặc ngắn lại tùy ý chúng ta.  2 đường thẳng ngang và thẳng đứng đó đối diện với trục tọa độ , đường nằm ngang đại diện cho trục x, đường thằng đứng đại diện cho trục y  “Cunsor” là các bạn nhìn thấy ô vuông nhỏ nhỏ ở giữa 2 đường giao nhau của thẳng đứng và nằm ngang thì cái điểm này có tác dụng 1 là phục vụ chúng ta cho việc bắt điểm chính xác hơn 2 là chúng ta chỉ ra tộ độ bất kì trên bản vẽ này, chúng ta có có thể điều chỉnh “Cunsor” to lên hoặc nhỏ xuống, lát nữa tôi sẽ giới thiệu phần này sau
  87. 32. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 32 Luongtrainer.com  “Command window và Command line” tức là vùng chúng ta có thể nhập lệnh thì mặc định khi chúng ta mở autocad 2015 lên nó sẽ có giao diện như vậy, ô command window chúng ta phải đưa chuột vào ô trắng và kéo lên, các bạn có thể hiểu nôm na là dòng command line và command window để nhập lệnh của autocad.  Dynamic input : giả sử tôi vẽ 1 đường thẳng, các bạn sẽ thấy xuất hiện 2 ô vuông ở bên cạnh specty first poirn. Đây là dynamic input thay vì chúng ta nhập lệnh ở dưới dòng command window thì chúng ta có thể nhập lệnh luôn ở dynamic input. Đây là cải tiến của autocard 2015 mà các phiên bản từ 2009 trở về trước không làm được
  88. 33. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 33 Luongtrainer.com  Dải Ribbon: Ở autocad 2015 sẽ có cải tiến rất mạnh so với các phiên bản trước vì nó có các dải ribbon. - Tương ứng với 1 home thì sẽ có các dải ribbon. Các phiên bản trước, khi chúng ta dùng lệnh thì phải trỏ vào các menu và các dòng lệnh trỏ xuống. Nhưng với phiên bản từ Autocad 2015 trở đi sẽ được phơi bày hết các lệnh chi tiết trên các dải ribbon này.  Tool palettes, properties : Bạn vào phần menu view và vào tool palettes các dải lệnh này được gọi là tool palettes. Gồm các biểu tượng là các kí hiệu hay dùng để ta sử dụng nhanh.Tiếp theo là 1 phần nữa rất hay dùng là phần properties dùng để thay đổi các thuộc tính của đối tượng chúng ta chọn và nó cho ta biết thông số về các tọa độ của các đối tượng chúng ta chọn.
  89. 34. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 34 Luongtrainer.com  Model và layout tab : Trong giao diện tổng quan của autocad có 1 menu nữa là Model, thường thì chúng ta có 2 cách vẽ:  Cách 1: chúng ta vẽ tất cả các bản vẽ ở trên môi trường model.  Cách 2 : Tương ứng với 1 bản vẽ là chúng ta cho vào 1 layout, có thể tạo nhiều layout bằng cách ấn vào dấu cộng thì layout nó sẽ hiện ra.  Thường thì tất cả các bạn sinh viên bây giờ vẽ trên model luôn, cái lợi khi vẽ trên model là chúng ta có thể quan sát rõ ràng các bản vẽ trên này và chỉnh sửa 1 cách dễ dàng nhưng mà nó sẽ khó khăn trong quá trình in ấn nếu như mà chúng ta muốn in ấn hàng loạt các bản vẽ.

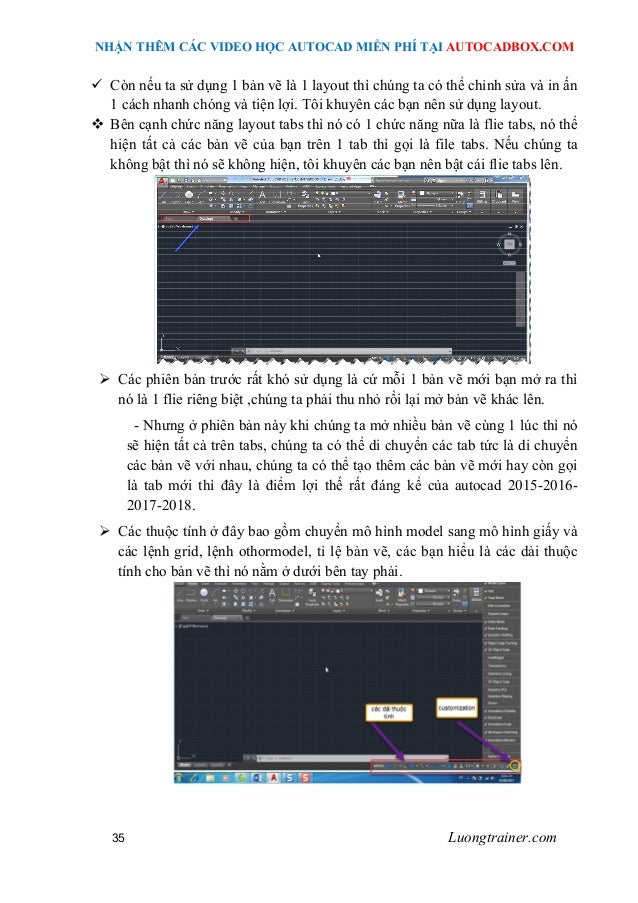

  90. 35. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 35 Luongtrainer.com  Còn nếu ta sử dụng 1 bản vẽ là 1 layout thì chúng ta có thể chỉnh sửa và in ấn 1 cách nhanh chóng và tiện lợi. Tôi khuyên các bạn nên sử dụng layout.  Bên cạnh chức năng layout tabs thì nó có 1 chức năng nữa là flie tabs, nó thể hiện tất cả các bản vẽ của bạn trên 1 tab thì gọi là file tabs. Nếu chúng ta không bật thì nó sẽ không hiện, tôi khuyên các bạn nên bật cái flie tabs lên.  Các phiên bản trước rất khó sử dụng là cứ mỗi 1 bản vẽ mới bạn mở ra thì nó là 1 flie riêng biệt ,chúng ta phải thu nhỏ rồi lại mở bản vẽ khác lên. - Nhưng ở phiên bản này khi chúng ta mở nhiều bản vẽ cùng 1 lúc thì nó sẽ hiện tất cả trên tabs, chúng ta có thể di chuyển các tab tức là di chuyển các bản vẽ với nhau, chúng ta có thể tạo thêm các bản vẽ mới hay còn gọi là tab mới thì đây là điểm lợi thế rất đáng kể của autocad 2015-2016- 2017-2018.  Các thuộc tính ở đây bao gồm chuyển mô hình model sang mô hình giấy và các lệnh grid, lệnh othormodel, tỉ lệ bản vẽ, các bạn hiểu là các dải thuộc tính cho bản vẽ thì nó nằm ở dưới bên tay phải.

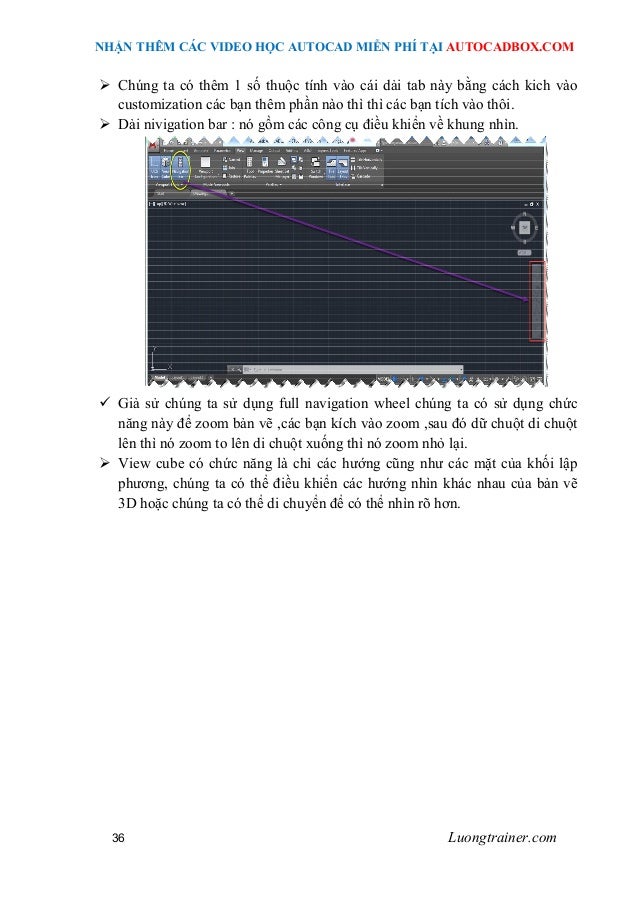

  91. 36. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 36 Luongtrainer.com  Chúng ta có thêm 1 số thuộc tính vào cái dải tab này bằng cách kich vào customization các bạn thêm phần nào thì thì các bạn tích vào thôi.  Dải nivigation bar : nó gồm các công cụ điều khiển về khung nhìn.  Giả sử chúng ta sử dụng full navigation wheel chúng ta có sử dụng chức năng này để zoom bản vẽ ,các bạn kích vào zoom ,sau đó dữ chuột di chuột lên thì nó zoom to lên di chuột xuống thì nó zoom nhỏ lại.  View cube có chức năng là chỉ các hướng cũng như các mặt của khối lập phương, chúng ta có thể điều khiển các hướng nhìn khác nhau của bản vẽ 3D hoặc chúng ta có thể di chuyển để có thể nhìn rõ hơn.
  92. 37. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 37 Luongtrainer.com
  93. 38. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 38 Luongtrainer.com BƯỚC #3 : THIẾT LẬP HỘP THOẠI OPTION VÀ CÁC TÙY CHỌN VỀ FILE TRONG AUTOCAD
  94. 39. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 39 Luongtrainer.com 1. Thiết lập hộp thoại option trong Autocad  Để mở hộp thoại Option thì chúng ta có lệnh OP .Hộp thoại Option này sẽ điều khiển tất cả các cài đặt thiết lập trong chương trình autocad 2015-2016- 2017-2018 .Tôi xin giới thiệu với các bạn các thiết lập cơ bản nhất để chúng ta thiết lập cho 1 bản vẽ.  Hãy đến mục display ở mục này, các bạn chọn cho mình crosshairs size các bạn tăng hết kích cỡ lên 100 sau đó apply rồi ok.  Crosshairs size là 2 đường thẳng nằm ngang và thẳng đứng đấy nó dài vô tận. Lúc đầu nó rất là ngắn theo mình các bạn nên để croosshairs size là 100 để chúng ta thuận tiện trong quá trình vẽ.
  95. 40. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 40 Luongtrainer.com  Menu oppen and save các bạn hãy chỉnh chế độ automatic save xuống còn 5 phút. Ở đây nó sẽ cài đặt chế độ là phần mềm autocad sẽ tự động lưu sau 5 phút các bạn ấn apply.  Selection các bạn tăng chế độ pickbox size lên khoảng giữa  Grip size cũng thế chúng ta ấn apply rồi ấn ok.

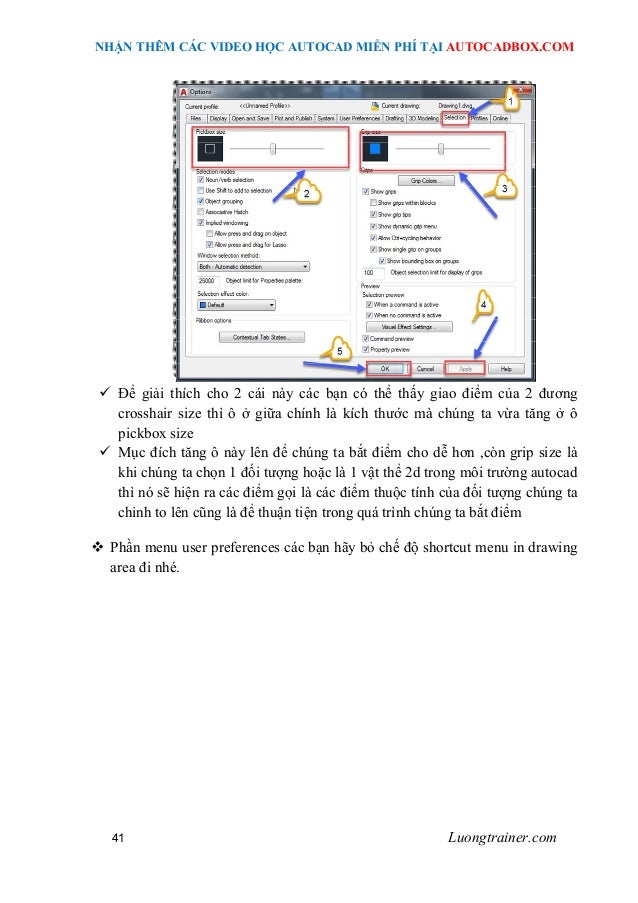

  96. 41. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 41 Luongtrainer.com  Để giải thích cho 2 cái này các bạn có thể thấy giao điểm của 2 đương crosshair size thì ô ở giữa chính là kích thước mà chúng ta vừa tăng ở ô pickbox size  Mục đích tăng ô này lên để chúng ta bắt điểm cho dễ hơn ,còn grip size là khi chúng ta chọn 1 đối tượng hoặc là 1 vật thể 2d trong môi trường autocad thì nó sẽ hiện ra các điểm gọi là các điểm thuộc tính của đối tượng chúng ta chỉnh to lên cũng là để thuận tiện trong quá trình chúng ta bắt điểm  Phần menu user preferences các bạn hãy bỏ chế độ shortcut menu in drawing area đi nhé.
  97. 42. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 42 Luongtrainer.com  Khi các bạn không bỏ chế độ đó đi thì khi ấn chuột phải nó sẽ hiện ra bảng shortcut menu. Nhưng khi bạn bỏ chế độ shortcut menu in drawing area đi rồi kích chuột phải thì tự động lệnh trước đấy nó sẽ được thực hiện lại.Quá trình này sẽ tiết kiệm rất nhiều thời gian trong quá trình các bạn làm việc  Còn 1 vấn đề nữa là khi chúng ta thực hiện lại lệnh chúng ta đưa đến 1 điểm bất kì để bắt điểm thì ô vuông mà chúng ta bắt điểm tiếp rất bé.Vậy chúng ta sẽ chỉnh nó ở phần menu dafting các bạn chỉnh chế độ auto snap marker size lên giữa nhé. Nhớ apply rồi ok nhé
  98. 43. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 43 Luongtrainer.com  Thiết lập cuối cùng trong hộp thoại option này tôi muốn giới thiệu với các bạn đó là phần open and save thì các bạn lưu ý ở phần file save ở save as thì các bạn chỉnh về chế độ thấp nhất là autocad 2004/lt2004 drawing(*.dwg). Chúng ta cài đặt mặc định như thế này để cho tất cả các đơn vị khác khi mở bản vẽ lên đều sử dụng được 2. Các tùy chọn về File trong phần mềm Autocad  Lệnh tạo bản vẽ mới. Để tạo bản vẽ mới chúng ta có 3 cách.  Cách 1: Bạn ấn vào hình chữ A màu đỏ góc trái trên cùng sau đó chọn "New" thì nó sẽ hiên ra các tệp templates là các tệp có sẵn trong chương trình chon 1 tệp, tệp được chọn ta mặc định là tệp "Acad" rồi open thì các bạn sẽ thấy ngay 1 tab mới xuất hiện.
  99. 44. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 44 Luongtrainer.com  Cách 2. Chúng ta ấn "ctrl N" trên bàn phím, nó cũng sẽ hiện bảng tương tự cách 1 và chúng ta chọn tệp "Acad" rồi open thì bản vẽ mới sẽ hiện ra  Cách 3: Chúng ta chỉ cần click vào dấu "+" bên cạnh tab start thì bản vẽ mới cũng sẽ hiện ra  Tiếp theo chúng ta đến với phần mở và làm việc với nhiều bản vẽ cùng 1 lúc  Giả sử tôi có 3 bản vẽ mỗi bản vẽ tôi có 1 hình vẽ . Để thể hiện 3 hình vẽ trên cùng 1 bản vẽ ta làm như sau:  Các bạn đến phần view, sau đó đến phần interface.Ở đây có 2 lựa chọn đó là tile horizontally tức là chúng ta xem tất cả các bản vẽ theo chiều nằm ngang và tile vertically tức là chúng ta xem tất cả các bản vẽ theo chiều thẳng đứng còn phần cascade là chúng ta xem theo kiểu xếp lớp bản vẽ.

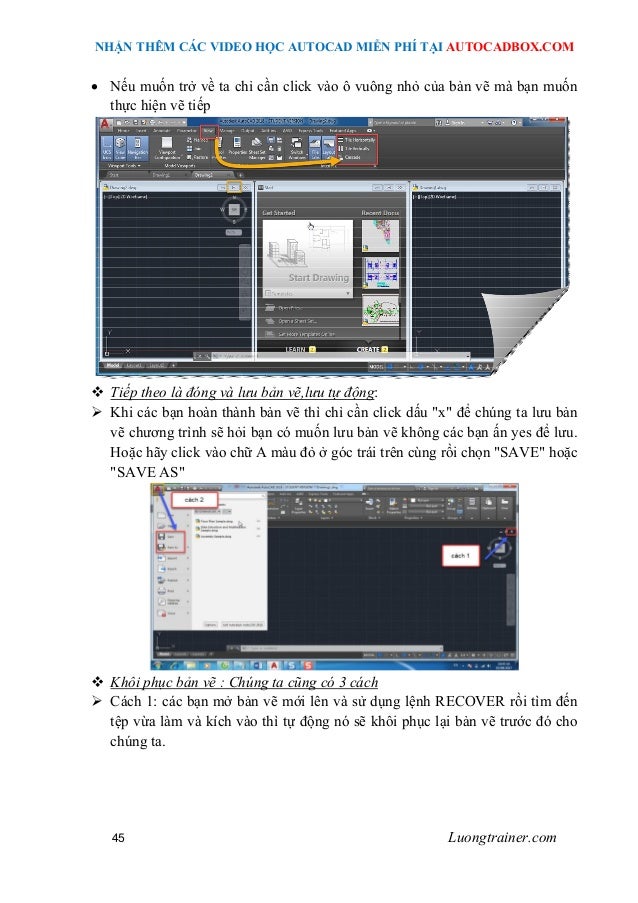

  100. 45. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 45 Luongtrainer.com  Nếu muốn trở về ta chỉ cần click vào ô vuông nhỏ của bản vẽ mà bạn muốn thực hiện vẽ tiếp  Tiếp theo là đóng và lưu bản vẽ,lưu tự động:  Khi các bạn hoàn thành bản vẽ thì chỉ cần click dấu "x" để chúng ta lưu bản vẽ chương trình sẽ hỏi bạn có muốn lưu bản vẽ không các bạn ấn yes để lưu. Hoặc hãy click vào chữ A màu đỏ ở góc trái trên cùng rồi chọn "SAVE" hoặc "SAVE AS"  Khôi phục bản vẽ : Chúng ta cũng có 3 cách  Cách 1: các bạn mở bản vẽ mới lên và sử dụng lệnh RECOVER rồi tìm đến tệp vừa làm và kích vào thì tự động nó sẽ khôi phục lại bản vẽ trước đó cho chúng ta.

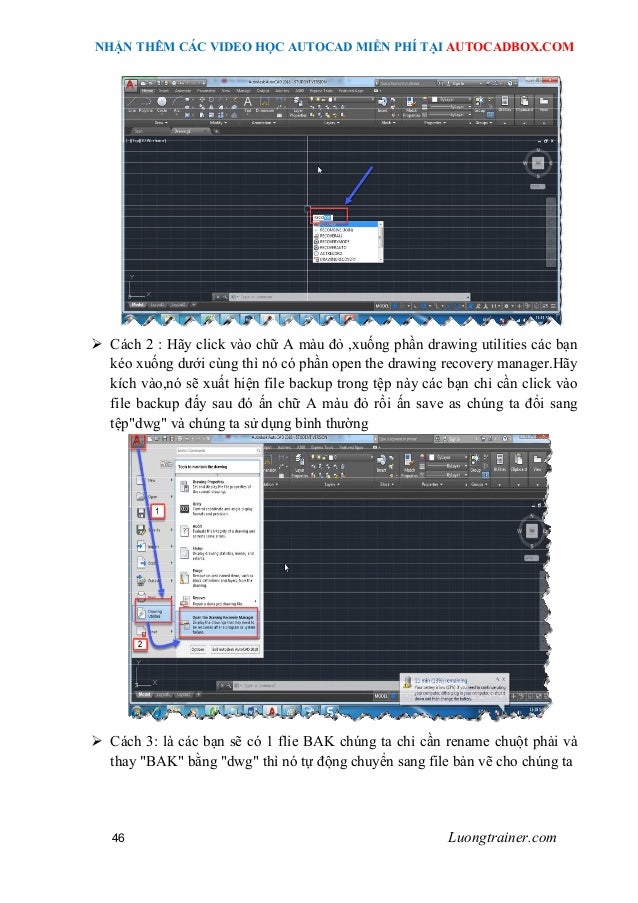

  101. 46. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 46 Luongtrainer.com  Cách 2 : Hãy click vào chữ A màu đỏ ,xuống phần drawing utilities các bạn kéo xuống dưới cùng thì nó có phần open the drawing recovery manager.Hãy kích vào,nó sẽ xuất hiện file backup trong tệp này các bạn chỉ cần click vào file backup đấy sau đó ấn chữ A màu đỏ rồi ấn save as chúng ta đổi sang tệp"dwg" và chúng ta sử dụng bình thường  Cách 3: là các bạn sẽ có 1 flie BAK chúng ta chỉ cần rename chuột phải và thay "BAK" bằng "dwg" thì nó tự động chuyển sang file bản vẽ cho chúng ta
  102. 47. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 47 Luongtrainer.com  Hộp thoại file trong option: các bạn mở hộp thoại option bằng lệnh “OP” vào hộp thoại file. Hộp thoại file để thay đổi 1 tệp gốc nào đấy trong autocad sang 1 đường dẫn mà chúng ta mong muốn.
  103. 48. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 48 Luongtrainer.com BƯỚC #4 : THIẾT LẬP BẢN VẼ VÀ HỆ TỌA ĐỘ TRONG PHẦN MỀM AUTOCAD
  104. 49. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 49 Luongtrainer.com 1. Các thiết lập cơ bản cho bản vẽ.  Đầu tiên chúng ta đi vào định vị giới hạn cho bản vẽ: Trước khi thực hiện 1 bản vẽ nào đó thì chúng ta cần định vị khổ giấy cho bản vẽ của chúng ta thì chúng ta có 2 cách  Cách 1 : Ta sử dụng lệnh "Startup" và dưới dòng command line sẽ có lệnh "Startup new value for startup" giá trị mặc định của nó bằng 3 ,hãy khai báo biến là 1 rồi chọn "Ctrl N" để tạo bản vẽ mới nhé.  Ở phần Start from scratch nếu chúng ta chọn đơn vị là metric thì mặc định khi chúng ta nhấn ok thì nó sẽ tạo ra 1 bản vẽ khổ a3 với kích thước la 420x297.  Ở phần "Use a template" lựa chọn này cho phép 1 file mẫu mặc định trong autocad.

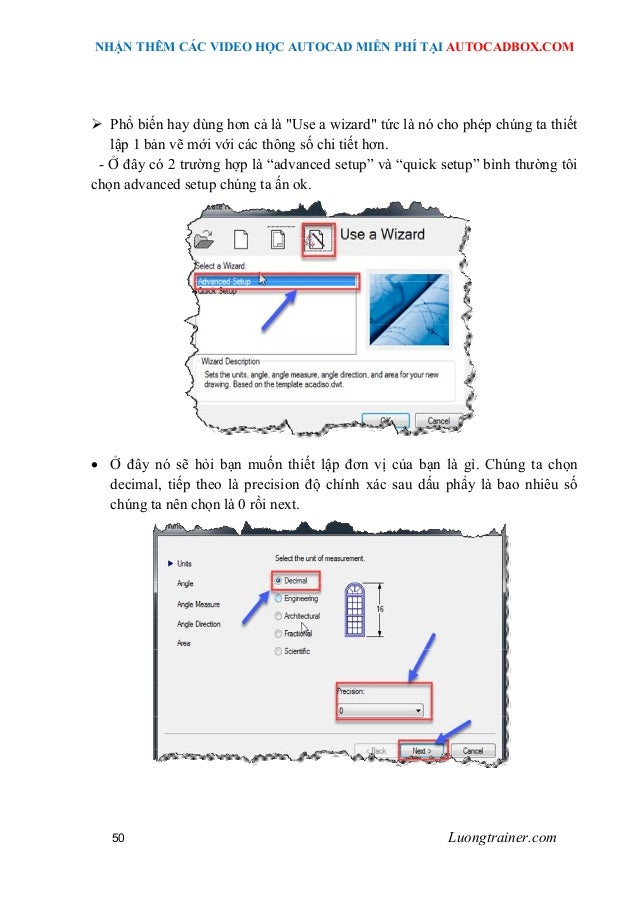

  105. 50. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 50 Luongtrainer.com  Phổ biến hay dùng hơn cả là "Use a wizard" tức là nó cho phép chúng ta thiết lập 1 bản vẽ mới với các thông số chi tiết hơn. - Ở đây có 2 trường hợp là “advanced setup” và “quick setup” bình thường tôi chọn advanced setup chúng ta ấn ok.  Ở đây nó sẽ hỏi bạn muốn thiết lập đơn vị của bạn là gì. Chúng ta chọn decimal, tiếp theo là precision độ chính xác sau dấu phẩy là bao nhiêu số chúng ta nên chọn là 0 rồi next.
  106. 51. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 51 Luongtrainer.com  Tiếp theo là các bạn định vị cho góc dùng đơn vị gì? Chúng ta dùng decimal degrees rồi next  Tiếp theo là angle measure là hướng đo góc của bạn xuất phát từ hướng nào chúng ta cứ để mặc định east là hướng Tây rồi next .  Ở phần angle direction mặc định chiều dương trong bản vẽ autocad là như thế nào chúng ta sẽ để chiều ngược chiều kim đồng hồ là counter clockwise rồi next.
  107. 52. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 52 Luongtrainer.com  Phần cuối cùng là area cho phép bạn định vi giới hạn bản vẽ. Nếu là khổ a3 chúng ta để 420x297 nếu a2 thì là 594x420 sau khi thiết lập xong chúng ta nhấp finish.  Và đến đây nhiều bạn đặt ra câu hỏi: “Làm thế nào để tôi có thể kiểm tra được giới hạn bản vẽ đó là đúng?” - Tôi xin trả lời .Trong chương trình autocad 2015 thì định vị giới hạn lấy từ gốc tọa độ (0, 0) của trục (x,y). Để biết chính xác thì các bạn hãy vẽ 1 hình chữ nhật. Đầu tiên ta nhập tọa độ (0, 0), tiếp theo chúng ta nhập khổ bản vẽ là (594,420)( nếu bạn đang vẽ trên khổ giấy A2). Để kiểm tra các bạn ấn lệnh “Zoom” có phím tắt là chứ “Z” và lệnh “A” rồi ấn enter . Nếu
  108. 53. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 53 Luongtrainer.com hình chữ nhật bạn vừa vẽ nó zoom tràn đến mép của màn hình máy tính thì là khổ bản vẽ đã được định vị theo khổ A2. - Để thay đổi khổ A2 sang A1 của bản vẽ ta dùng lệnh “Limits” rồi ta nhập tọa độ đầu tiên là (0,0), sau đó chúng ta nhập giới hạn của khổ A1 là (841,594). Để kiểm tra chúng ta cũng làm tương tự như trên nhé. 2. Định vị đơn vị dài, góc và cấp đơn vị.  Thiết lập về các đơn vị dài và góc,chúng ta chọn kiểu đơn vị mà chúng ta muốn,thường thì các bạn để decimal và decimal degrees còn độ chính xác sau dấu phẩy ta để 0 hết,đơn vị cho các bản vẽ thì ta để milimeters chúng ta ấn ok. 3. Chế độ snap, grid, othor, drafting setting trong Autocad.  Chế độ Snap là kiểm soát các bước nhẩy của control, các bạn có 2 cách để bật 1 là kích vào "snap on" hoặc là ấn phím f9."Snap x spacing" là khoảng cách của control theo phương x,"Snap y spacing" là khoảng cách control theo phương y.
  109. 54. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 54 Luongtrainer.com  Bên cạnh "Snap" là "Grid" là hiển thị lưới trên bản vẽ của chúng ta để chúng ta có thể làm việc chính xác hơn.  Hãy click vào biểu tượng mũi tên rồi chọn " Snap seting.." hoặc chúng ta có thể chọn F7. Ta có kiểu grid style hiển thị kiểu dấu chấm ở dạng 2D, kích vào chọn sau đó nhấn ok ta sẽ thấy trên màn hình, thay vì hiện những đường kẻ thì nó hiện bằng những đường dấu chấm  Còn “ major line every” chính là các mật đọ trong một ô lưới là bao nhiêu. - Giả sử như là 5 thì trong một ô lưới theo X và Y là 10 thì chia làm 5 ô bên trong theo chiều X và chiều Y. - Mục đích của grid và snap là những bản vẽ tuyệt đối chính xác với các bộ số của các số mặc định mà chúng ta đã cài đặt trước.  Chế độ ORTHOMODE hay phím là F8. Mặc định chỉ có hai kiểu là thẳng đứng hoặc nằm ngang. chế độ này rất hay được dùng khi chúng ta vẽ các đường song song hoặc thẳng đứng.
  110. 55. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 55 Luongtrainer.com  Chế độ POLAR TRACKING chúng ta bấm vào mũi tên bên dưới MODEL và chọn TRACKING SETTING cho nhưng người vẽ cơ khí.  Chế độ POLAR TRACKING là đường dẫn hướng, khi bật lên bấm F10 hoặc tích vào ô POLAR TRACKING  Ở ô "Increment angle" là gia số mà nó hiển thị polar tracking này, hoặc chúng ta có thể add thêm một cái gia số vào khung thì chúng ta bấm new. Nó là đường dẫn hướng để chúng ta dễ vẽ hơn. Lệnh polar tracking nay thường sử dụng
  111. 56. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 56 Luongtrainer.com  Một chức năng nữa là ISOMETRIC DRAFTING chức năng này cũng phục vụ cho vẽ đường thẳng với góc mặc định.  Để sử dụng chức năng này chúng ta ấn vào dấu X ở dưới màn hình thanh MODEL, hiện 3 chế độ isoplane left, isoplane top, isoplane right. 3 chế độ này kết hợp với F8 thì nó có nhiệm vụ là vẽ đường thẳng theo 2 góc mặc định đã cho trước.  Object snap tracking. Click mũi tên ở thanh công cụ MODEL chon "Object snap setting" màn hình sẽ hiển thị ra phần hộp thoại cài đặt của nó.
  112. 57. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 57 Luongtrainer.com  Lệnh "Object snap setting" có tác dụng là bật các bắt điểm của các đối tượng trong Autocad lên. Chon "Select all" để chúng ta dễ làm việc trong quá trình vẽ - Ví dụ : Endpoint điểm cuối đoạn thẳng, Midpoint điểm giữa, center điểm trung tâm tùy chúng ta cần.  Nếu bạn muốn chuyển sang môi trường bản vẽ khác  Ví dụ như 3D chẳng hạn chúng ta có mục cài đặt Workspace switching kích vào mũi tên và chọn chế độ 3D và chế độ 2D là chế độ drafting & annotation và hai chế độ bên cạnh phục vụ cho 3D chúng ta k cần quân tâm.  Còn lại các bạn hãy bật các chế độ như hình lên nhé, sẽ thuận tiện cho việc hoàn thành bản vẽ một cách nhanh chóng và tiện lợi nhé.

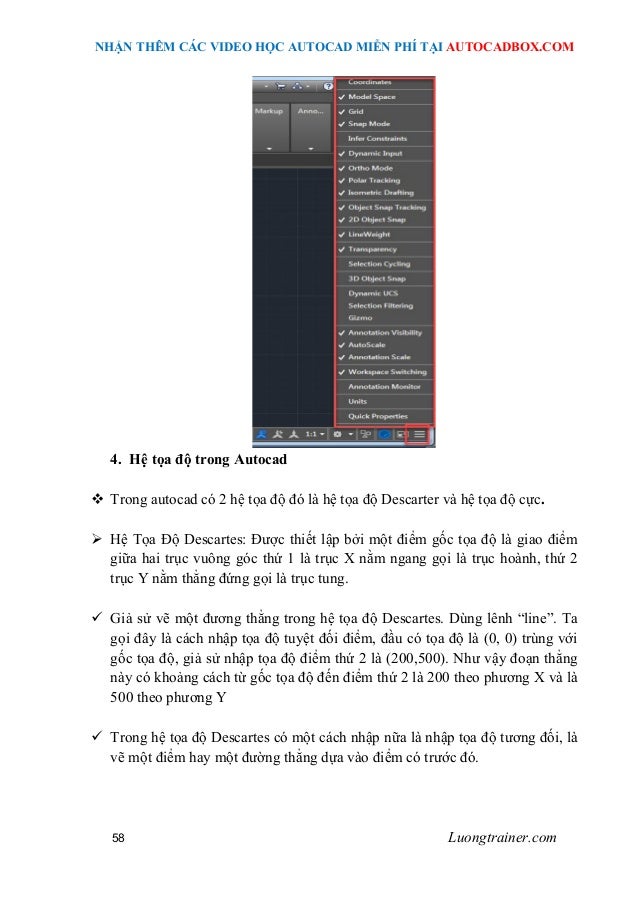

  113. 58. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 58 Luongtrainer.com 4. Hệ tọa độ trong Autocad  Trong autocad có 2 hệ tọa độ đó là hệ tọa độ Descarter và hệ tọa độ cực.  Hệ Tọa Độ Descartes: Được thiết lập bởi một điểm gốc tọa độ là giao điểm giữa hai trục vuông góc thứ 1 là trục X nằm ngang gọi là trục hoành, thứ 2 trục Y nằm thẳng đứng gọi là trục tung.  Giả sử vẽ một đương thẳng trong hệ tọa độ Descartes. Dùng lênh “line”. Ta gọi đây là cách nhập tọa độ tuyệt đối điểm, đầu có tọa độ là (0, 0) trùng với gốc tọa độ, giả sử nhập tọa độ điểm thứ 2 là (200,500). Như vậy đoạn thẳng này có khoảng cách từ gốc tọa độ đến điểm thứ 2 là 200 theo phương X và là 500 theo phương Y  Trong hệ tọa độ Descartes có một cách nhập nữa là nhập tọa độ tương đối, là vẽ một điểm hay một đường thẳng dựa vào điểm có trước đó.

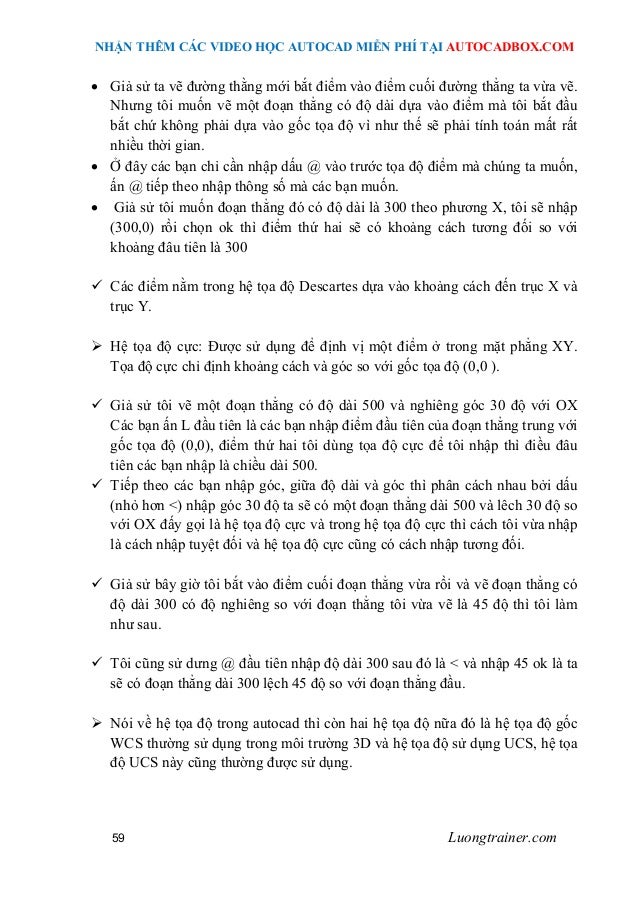

  114. 59. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 59 Luongtrainer.com  Giả sử ta vẽ đường thằng mới bắt điểm vào điểm cuối đường thẳng ta vừa vẽ. Nhưng tôi muốn vẽ một đoạn thẳng có độ dài dựa vào điểm mà tôi bắt đầu bắt chứ không phải dựa vào gốc tọa độ vì như thế sẽ phải tính toán mất rất nhiều thời gian.  Ở đây các bạn chỉ cần nhập dấu @ vào trước tọa độ điểm mà chúng ta muốn, ấn @ tiếp theo nhập thông số mà các bạn muốn.  Giả sử tôi muốn đoạn thẳng đó có độ dài là 300 theo phương X, tôi sẽ nhập (300,0) rồi chọn ok thì điểm thứ hai sẽ có khoảng cách tương đối so với khoảng đâu tiên là 300  Các điểm nằm trong hệ tọa độ Descartes dựa vào khoảng cách đến trục X và trục Y.  Hệ tọa độ cực: Được sử dụng để định vị một điểm ở trong mặt phẳng XY. Tọa độ cực chỉ định khoảng cách và góc so với gốc tọa độ (0,0 ).  Giả sử tôi vẽ một đoạn thẳng có độ dài 500 và nghiêng góc 30 độ với OX Các bạn ấn L đầu tiên là các bạn nhập điểm đầu tiên của đoạn thẳng trung với gốc tọa độ (0,0), điểm thứ hai tôi dùng tọa độ cực để tôi nhập thì điều đâu tiên các bạn nhập là chiều dài 500.  Tiếp theo các bạn nhập góc, giữa độ dài và góc thì phân cách nhau bởi dấu (nhỏ hơn <) nhập góc 30 độ ta sẽ có một đoạn thẳng dài 500 và lêch 30 độ so với OX đấy gọi là hệ tọa độ cực và trong hệ tọa độ cực thì cách tôi vừa nhập là cách nhập tuyệt đối và hệ tọa độ cực cũng có cách nhập tương đối.  Giả sử bây giờ tôi bắt vào điểm cuối đoạn thẳng vừa rồi và vẽ đoạn thẳng có độ dài 300 có độ nghiêng so với đoạn thẳng tôi vừa vẽ là 45 độ thì tôi làm như sau.  Tôi cũng sử dưng @ đầu tiên nhập độ dài 300 sau đó là < và nhập 45 ok là ta sẽ có đoạn thẳng dài 300 lệch 45 độ so với đoạn thẳng đầu.  Nói về hệ tọa độ trong autocad thì còn hai hệ tọa độ nữa đó là hệ tọa độ gốc WCS thường sử dụng trong môi trường 3D và hệ tọa độ sử dụng UCS, hệ tọa độ UCS này cũng thường được sử dụng.
  115. 60. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 60 Luongtrainer.com  Đối với hệ tọa độ UCS. Ví dụ trong trường hợp tôi muốn vẽ một hình chữ nhật vì một lí do nào đấy tôi muốn chuyển gốc tọa độ về một đỉnh của hình chữ nhật thì tôi gõ lệnh UCS đưa con trỏ đến điểm mà tôi muốn làm gốc tọa độ sau đó tôi kéo sang ngang hợp phương bất kì nào đó làm trục X, sau đó lại kéo phương bất kì làm trục Y.  Như vậy trong trường hợp thay đổi hết tọa độ này rất hay sử dụng trong trường hợp, ví dụ tôi có một hình bất kì và muốn vẽ một đọan thẳng có độ dài 300 có phương tương ứng với cạnh chéo của hình mà k muốn mất thời gian đi đo góc thì ta dùng lệnh UCS đặt trục tọa độ về cạnh chéo. Trục X trùng với cạnh chéo, trục Y vuông góc, chúng ta nhấn F8 ,tiếp theo muốn vẽ đoạn thẳng trùng với cạnh chéo ta vẽ bình thường và nhấn F8 ta được luôn theo cái trục tọa độ mới.  Lệnh này cũng rất hay sử dụng và nhiều bạn đặt ra câu hỏi: “Làm thế nào để tôi quay trở về cái hệ tọa độ cũ?”. Sau một thời gian chúng ta sử dụng xong muốn nó quay về ban đầu chúng ta cũng gõ lại lệnh UCS tiếp theo gõ chữ thì nó xẽ tự đông quay về chỗ cũ. BƯỚC #5 : CÁC LỆNH VẼ CƠ BẢN TRONG AUTOCAD
  116. 61. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 61 Luongtrainer.com
  117. 62. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 62 Luongtrainer.com 1. Thay đổi các lệnh vẽ trong Autocad.  Trước khi bắt đầu tìm hiểu từng lệnh vẽ chi tiết, tôi khuyên bạn nên đổi lệnh.Muốn trở thành một người vẽ chuyên nghiệp chúng ta không thể sử dụng các lệnh tắt trong phần autocad được. Sẽ rất khó khăn trong việc di chuyển bàn tay trên bàn phím.  Khi chuyển đổi lệnh tắt tôi khuyên bạn nên chuyển đổi tập chung về phía bên tay trái bàn phím, như vậy sẽ thuận tiện cho việc di chuyển bàn tay trên bàn phím mà không cần nhìn bàn phím  Và để đổi lệnh thì bạn hãy đến menu “ Manage” trên thanh công cụ của autocad 2015, bạn kích vào phần “ Edit Aliases”, đây là phần mới đưa ra bản redburn của phiên bản 2015 trở đi, còn những phiên bản về trước thì tôi không đảm bảo nó sẽ xuất hiện ở đây.  Sửa tên xong kích chuột ra khoảng không để tên trục thay đổi được lưu lại  Bây giờ chúng ta sẽ tiến hành đổi lệnh trong bản acad này.  Giả sử tôi sẽ đổi lệnh Line chẳng hạn, chúng ta kéo xuống dưới tìm lệnh Line. Ở đây sẽ có 2 cách đổi.
  118. 63. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 63 Luongtrainer.com  Thứ nhất bạn đổi hoàn toàn luôn, bạn chỉ sửa chữ " L "này thành chữ "Z" hoặc 1 chữ cái nào đó bạn mong muốn, giả sử tôi muốn chữ Z là ra lệnh Line luôn thì tôi đổi thế này.  Cách thứ 2 các bạn muốn giữ nguyên chữ "L" cho lệnh Line và muốn thêm một biểu tượng nữa  Ví dụ như ở đây là khi ấn Z cũng ra lệnh Line, bạn Enter xuống dòng, bạn Copy dòng bên trên rồi thay đổi là Z, tức là khi ta ấn L thì cũng ra lệnh Line ,ấn Z cũng ra lệnh Line . Nhưng xin lưu ý với các bạn là có nhiều trường hợp trùng với một lệnh nào đấy thì các bạn nên để ý nhé.  Giả sử tôi đổi luôn L thành Z, Z ở đây nó sẽ thường trùng với lệnh zoom, tôi lại đi tìm lệnh zoom để tôi đổi. Cách tìm nhanh nhất thì các bạn hãy ấn ctrl+ F, các bạn gõ tìm luôn nó sẽ tự động mở.

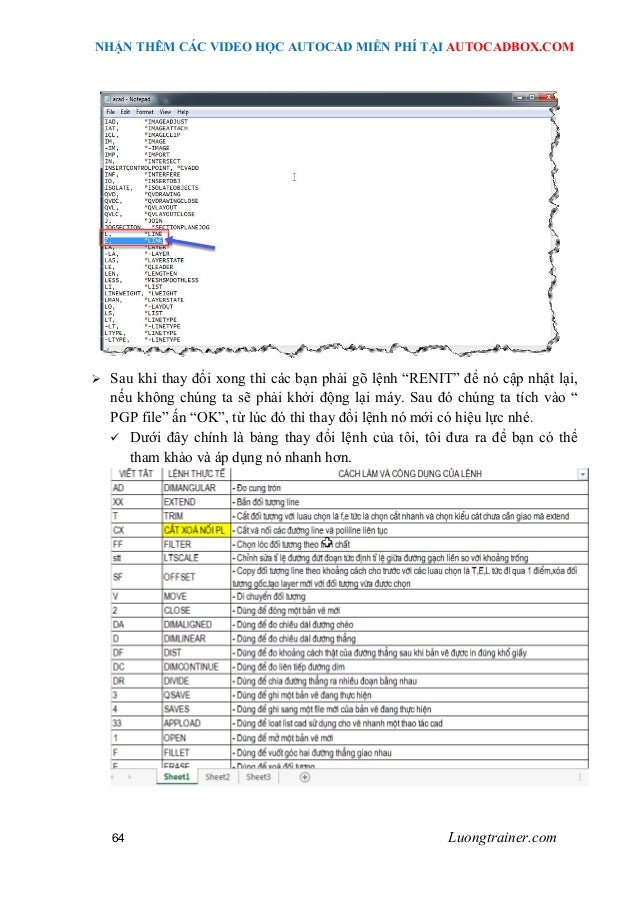

  119. 64. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 64 Luongtrainer.com  Sau khi thay đổi xong thì các bạn phải gõ lệnh “RENIT” để nó cập nhật lại, nếu không chúng ta sẽ phải khởi động lại máy. Sau đó chúng ta tích vào “ PGP file” ấn “OK”, từ lúc đó thì thay đổi lệnh nó mới có hiệu lực nhé.  Dưới đây chính là bảng thay đổi lệnh của tôi, tôi đưa ra để bạn có thể tham khảo và áp dụng nó nhanh hơn.
  120. 65. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 65 Luongtrainer.com
  121. 66. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 66 Luongtrainer.com
  122. 67. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 67 Luongtrainer.com
  123. 68. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 68 Luongtrainer.com 2. Các Lệnh Thường Dùng Trong Vẽ Autocad.  Lệnh line là lệnh dùng để vẽ đường thẳng nó được dùng phổ biến trong vẽ Autocad, ta chỉ cần dùng phím tắt mà lúc trước chúng ta đã đổi rồi thực hiện vẽ. Lưu ý lệnh line này thường dùng kèm theo phím F8 để vẽ 1 đường thẳng đứng hoặc 1 đường thẳng nằm ngang. ( ở dưới tôi đã đổi lệnh tắt của lệnh Line là L thành Z )

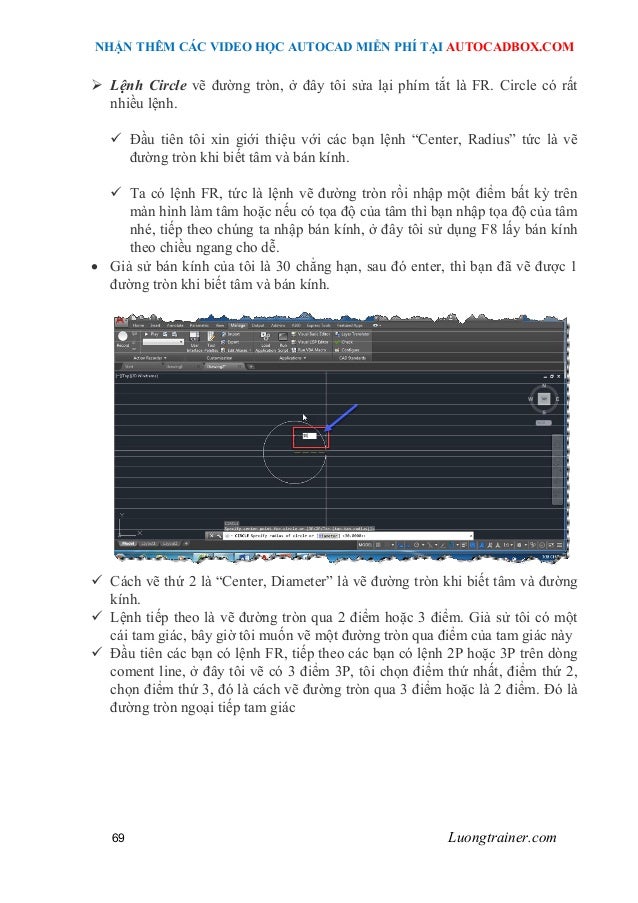

  124. 69. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 69 Luongtrainer.com  Lệnh Circle vẽ đường tròn, ở đây tôi sửa lại phím tắt là FR. Circle có rất nhiều lệnh.  Đầu tiên tôi xin giới thiệu với các bạn lệnh “Center, Radius” tức là vẽ đường tròn khi biết tâm và bán kính.  Ta có lệnh FR, tức là lệnh vẽ đường tròn rồi nhập một điểm bất kỳ trên màn hình làm tâm hoặc nếu có tọa độ của tâm thì bạn nhập tọa độ của tâm nhé, tiếp theo chúng ta nhập bán kính, ở đây tôi sử dụng F8 lấy bán kính theo chiều ngang cho dễ.  Giả sử bán kính của tôi là 30 chẳng hạn, sau đó enter, thì bạn đã vẽ được 1 đường tròn khi biết tâm và bán kính.  Cách vẽ thứ 2 là “Center, Diameter” là vẽ đường tròn khi biết tâm và đường kính.  Lệnh tiếp theo là vẽ đường tròn qua 2 điểm hoặc 3 điểm. Giả sử tôi có một cái tam giác, bây giờ tôi muốn vẽ một đường tròn qua điểm của tam giác này  Đầu tiên các bạn có lệnh FR, tiếp theo các bạn có lệnh 2P hoặc 3P trên dòng coment line, ở đây tôi vẽ có 3 điểm 3P, tôi chọn điểm thứ nhất, điểm thứ 2, chọn điểm thứ 3, đó là cách vẽ đường tròn qua 3 điểm hoặc là 2 điểm. Đó là đường tròn ngoại tiếp tam giác
  125. 70. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 70 Luongtrainer.com  Bây giờ để vẽ một đường tròn nội tiếp tam giác chúng ta làm như thế nào? Các bạn cũng gõ phím tắt FR, rồi các bạn gõ 3P, tiếp theo gõ chữ tan, bạn chọn cạnh thứ nhất, gõ tiếp chữ tan, chọn cạnh thứ 2, tiếp theo gõ chữ tan tiếp, chọn cạnh thứ 3, thì chúng ta sẽ được một đường tròn nội tiếp tam giác.  Tiếp theo đến lệnh “Tan, Tan, Radius” vẽ một đường tròn tiếp xúc 2 đường tròn khác và với bán kính cho trước.  Giả sử tôi có 2 đường tròn, tôi muốn vẽ một đường tròn tiếp xúc 2 đường tròn đã có với một bán kính cho trước thì ta làm như thế nào?  Các bạn gõ lệnh FR, tiếp theo bạn gõ “ ttr ” hoặc bạn chọn luôn “Tan, Tan, Radius”, tiếp theo các bạn chọn đối tượng thứ nhất, đối tượng thứ 2 cần tiếp xúc, tiếp theo bạn nhập bán kính của các bạn vào là ta đã vẽ được 1 đường tròn tiếp xúc với hai đường tròn cho trước và đã biết bán kính.  Lệnh cuối cùng tôi muốn giới thiệu trong Circle này là “Tan, Tan, Tan” tức là lệnh vẽ đường tròn tiếp xúc với 3 đường tròn khác.  Tôi gõ FR, chọn “Tan, Tan, Tan”, chọn đối tượng thứ nhất, đối tượng thứ 2, đối tượng thứ 3, tự động nó tạo ra một đường tròn tiếp xúc với cả 3 đường tròn này với bán kính đã được mặc định rồi.  Lệnh Arc, lệnh vẽ cung tròn có phím tắt là A, lệnh này tôi không thay đổi vì nó vẫn thuộc khu vực bàn phím phía bên trái, tôi sẽ lần lượt giới thiệu các bạn cách vẽ cung tròn qua các cách ở menu này.

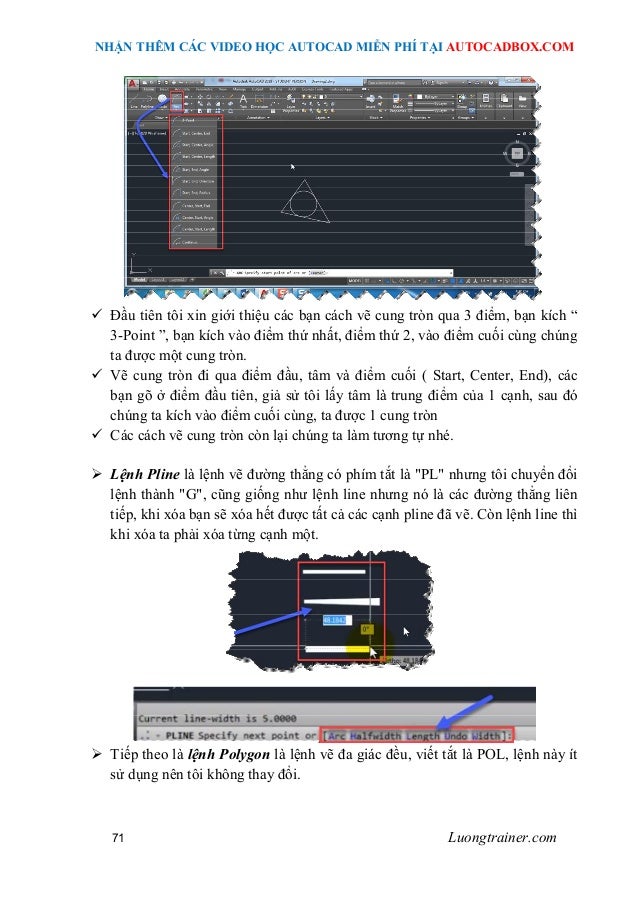

  126. 71. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 71 Luongtrainer.com  Đầu tiên tôi xin giới thiệu các bạn cách vẽ cung tròn qua 3 điểm, bạn kích “ 3-Point ”, bạn kích vào điểm thứ nhất, điểm thứ 2, vào điểm cuối cùng chúng ta được một cung tròn.  Vẽ cung tròn đi qua điểm đầu, tâm và điểm cuối ( Start, Center, End), các bạn gõ ở điểm đầu tiên, giả sử tôi lấy tâm là trung điểm của 1 cạnh, sau đó chúng ta kích vào điểm cuối cùng, ta được 1 cung tròn  Các cách vẽ cung tròn còn lại chúng ta làm tương tự nhé.  Lệnh Pline là lệnh vẽ đường thẳng có phím tắt là "PL" nhưng tôi chuyển đổi lệnh thành "G", cũng giống như lệnh line nhưng nó là các đường thẳng liên tiếp, khi xóa bạn sẽ xóa hết được tất cả các cạnh pline đã vẽ. Còn lệnh line thì khi xóa ta phải xóa từng cạnh một.  Tiếp theo là lệnh Polygon là lệnh vẽ đa giác đều, viết tắt là POL, lệnh này ít sử dụng nên tôi không thay đổi.
  127. 72. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 72 Luongtrainer.com  Giả sử tôi có một đường tròn,tôi muốn vẽ một đa giác nội tiếp đường tròn thì ta làm như thế nào? Đầu tiên ta nhập lệnh pol, enter, tiếp theo nó hỏi số cạnh của đa giác này bao nhiêu, giả sử tôi chọn 5 cạnh, tiếp theo nó hỏi là bạn hãy nhập tâm của đa giác đều này,chủ yếu tâm của đường tròn.  Tiếp theo tôi xin giới thiệu lệnh Rectang, lệnh tắt là REC, tôi đổi thành RT, tất cả các lệnh ở đây các bạn có thể áp dụng một cách nhanh chóng.  Các bạn nên tận dụng hết các lợi thế của dòng command này chúng ta tận dụng, bây giờ tôi ví dụ nhập rt, tôi chọn điểm đầu tiên, tiếp theo dưới dòng command có 3 lựa chọn.  Giả sử tôi chọn Area, gõ a, ấn enter, tức là lựa chọn này cho bạn tính trước diện tích của hình chữ nhật và chiều dài của một cạnh, sau đó nó tự vẽ cho bạn hình chữ nhật đó.
  128. 73. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 73 Luongtrainer.com  Lệnh Ellipse, có phím tắt là EL, tôi thay EF cho tiện. Nó sẽ có 3 kiểu vẽ, kiểu vẽ thứ nhất là nó lựa chọn tâm tọa độ của một trục và khoảng cách giữa trục còn lại, chọn Center, bạn vẽ tọa một trục thì chúng ta xác định 2 điểm của trục đấy, sau xác định nửa của trục còn lại, gọi là bán kính của trục còn lại, ta xong ellipse.  Cách vẽ thứ 2 là tâm và các trục ( Center, End) ta bắt đầu nhập tâm trước ,sau đó ta nhập bán kính trục thứ nhất, bán kính trục thứ 2, vậy là xong.  Cách 3 là Elliptical Arc gọi là vẽ cung của ellipse, bạn kick Elliptical Arc, đầu tiên các bạn nhập điểm thứ nhất của trục 1, điểm thứ 2 của trục 2, nhập bán kính của trục còn lại, tức là xác định điểm.  Tiếp theo tôi xin giới thiệu mọi người lệnh Spline có phím tắt là SPL, tôi đổi thành CC, lệnh này để vẽ các đường cong trơn, thường sử dụng trong trắc
  129. 74. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 74 Luongtrainer.com địa, để làm các đường đồng mức, chúng ta nhập lệnh cc, bạn nhập ra các điểm ta sẽ vẽ, muốn là kết thúc lệnh chúng ta nhấn esc nó sẽ là một đường cong hở  Còn để nó sẽ kín thì chúng ta ấn c sẽ thành một đường cong kín, trong trắc địa gọi là đường đồng mức kín.  Tiếp theo lệnh Ddptype lệnh kiểu điểm. Giả sử ta dùng lệnh Point là PO để vẽ một điểm chẳng hạn và tôi vẽ nó sẽ là 1 dấu chấm rất rõ, giờ tôi thay ký hiệu dấu chấm này bằng ký hiệu dấu khác để định dạng nó là điểm thì chúng ta làm như thế nào?  Chúng ta dùng biến DDptype này thì nó hiện lên bảng gọi là Point Stype, thay vì dấu chấm đấy các bạn có thể không cho nó hiện ra một dấu chấm nào cả thì bạn dùng lệnh này.  Nhiều trường hợp nhiều khi bạn vẽ chúng ta rất nhiều dấu chấm li ti, nhiều bạn muốn xóa đi sẽ rất mất thời gian, thay vì đó bạn chọn lựa chọn không xuất hiện dấu chấm nữa.  Hoặc chúng ta có thể định vị nó thành các điểm mà ta tự đánh dấu.Giả sử như tôi định vị nó là dấu X, point size là kích cỡ tôi cho là 10, ấn OK, bây giờ vẽ một điểm nữa chọn PO, thì đây là gọi là DDptype tức là định kiểu hình thức của điểm chúng ta vẽ.  Tiếp theo là lệnh Divide là lệnh chia đối tượng thành đoạn bằng nhau, dùng để chia các đối tượng như Line, Arc, hoặc là đường tròn Pline, Spline, Ellipse thành các đoạn có chiều dài bằng nhau.
  130. 75. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 75 Luongtrainer.com  Khi đối tượng được chia thì nó vẫn giữ nguyên tính chất là một đối tượng, và để định các kiểu điểm chia xuất hiện trong các điểm chia chúng ta sử dụng biến Ddptype như vừa rồi tôi giới thiệu thì tôi xuất hiện được các điểm chia trên một đoạn thẳng
  131. 76. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 76 Luongtrainer.com BƯỚC #6 : CÁC LỆNH HIỆU CHỈNH TỪ CƠ BẢN ĐẾN NÂNG CAO TRONG AUTOCAD

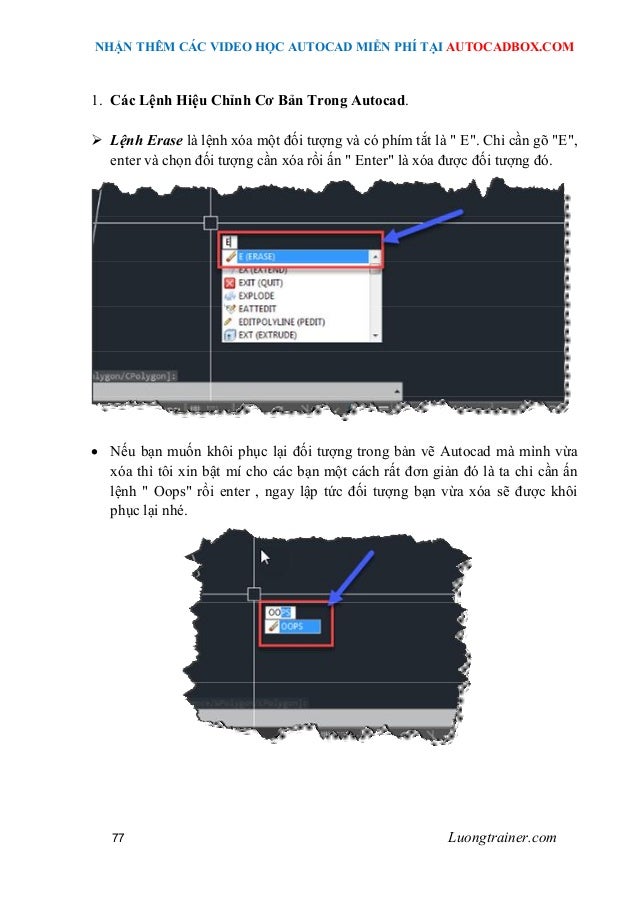

  132. 77. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 77 Luongtrainer.com 1. Các Lệnh Hiệu Chỉnh Cơ Bản Trong Autocad.  Lệnh Erase là lệnh xóa một đối tượng và có phím tắt là " E". Chỉ cần gõ "E", enter và chọn đối tượng cần xóa rồi ấn " Enter" là xóa được đối tượng đó.  Nếu bạn muốn khôi phục lại đối tượng trong bản vẽ Autocad mà mình vừa xóa thì tôi xin bật mí cho các bạn một cách rất đơn giản đó là ta chỉ cần ấn lệnh " Oops" rồi enter , ngay lập tức đối tượng bạn vừa xóa sẽ được khôi phục lại nhé.
  133. 78. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 78 Luongtrainer.com  Lệnh Undo là lệnh quay lại lệnh trước đó, ngoài lệnh undo bạn có thể sử dụng phím " Ctrl Z" cũng tương tự nhé. Ví dụ bạn vừa vẽ một đường tròn và một đường Line, bây giờ bạn muốn quay lại lệnh đường tròn và xóa đường Line đi thì bạn chỉ cần dùng "Ctrl Z" nhé.  Nếu muốn phục hồi lệnh Undo này ta chỉ cần dùng phím " Ctrl I" nhé  Lệnh Redraw là lệnh làm mới đối tượng trong khung nhìn hiện hành. Khi chúng ta vẽ trên layuot thường hay bị lỗi là xuất hiện các dấu "+" thì lệnh Redraw có phím tắt là "R"này sẽ có chức năng xóa các dấu "+" đó đi  Lệnh Regen là lệnh dùng để tái tạo các đối tượng trên màn hình. Trong khi vẽ được một thời gian rất lâu rồi mà nhiều trường hợp bị lỗi mà không thấy thay đổi thì lúc này ta sử dụng lệnh Regen này, có phím tắt là "RE".
  134. 79. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 79 Luongtrainer.com 2. Các Lệnh Hiệu Chỉnh Nâng Cao Trong Autocad  Lệnh Offset là lệnh tạo các đối tượng song song với các đối tượng đã có trước đó với một khoảng cách nhất định đã biết trước. o Ví dụ : Ta có 1 đường thẳng, bây giờ ta dùng lệnh Offset để tạo ra 1 hoặc nhiều đường thẳng song song cách đường thẳng cho trước là 20 chẳng hạn. o Ta dùng phím tắt "OF", enter rồi ta nhập khoảng cách (20), ấn enter và kích vào đường thẳng cần Offset rồi di chuyển chuột lên trên hoặc xuống dưới hướng ta cần Offset, kích chuột 1 lần hoặc nhiều lần nếu như muốn Offset nhiều đường thẳng song song nữa.  Lệnh Trim có tác dụng cắt, xén các đổi tượng bị thừa ra dựa vào đối tượng chặn trong Autocad o Ví dụ : Tôi muốn cắt tất cả các đối tượng bị thừa và được chặn bởi một đường thẳng nư hình dưới đây. Ta dụng lệnh Trim có phím tắt là " Tr", enter và chọn đối tượng chặn rồi quét các đối tượng cần xóa, cuối cùng ấn Enter.
  135. 80. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 80 Luongtrainer.com o Một lưu ý rất đặc biệt đối với lệnh "Trim" là các bạn có thể cắt đối tượng mà không cần phải có đối tượng chặn. o Ví dụ : Tôi muốn cắt tất cả các đoạn nằm bên tay trái của đoạn thẳng như hình dưới đây. Tôi cũng gõ lệnh "Tr", enter. Sau đó chọn đối tượng chặn, rồi bạn hãy kích chuột phải và nhìn dưới dòng Command line, bạn chọn chữ " Edge" có phím tắt là "E" rồi bạn chọn "Extend", sau đó quét đối tượng cần xóa là được.
  136. 81. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 81 Luongtrainer.com o Lưu ý thứ 2 đối với lệnh "Trim" là nếu trong trường hợp có quá nhiều đối tượng cần cắt, xén nếu như quét thì sẽ bị bỏ xót,như vậy ta sẽ lại phải thực hiện 1 lệnh Trim lần nữa o Sau đây tôi xin mách nhỏ cho các bạn 1 cách nhé. Đầu tiên chúng ta cũng thực hiện lệnh "Trim", enter, chọn đối tượng chặn. Sau đó các bạn ấn lệnh "F", tức là cắt tất cả các đối tượng đi qua 2 điểm cần cắt. Bạn chỉ cần xác định 2 điểm đi qua tất cả các đối tượng cần cắt thì bạn sẽ cắt được hết.  Lệnh "Break" là lệnh xén 1 phần đối tượng giữa 2 điểm được chọn. Gồm có 4 phương pháp để chúng ta cắt,xén. o Phương pháp 1 : Cắt, xén dựa vào 2 điểm ( bạn đã xác định trước được đoạn mà chúng ta muốn cắt rồi) o Giả sử: Tôi muốn cắt 1 đoạn thẳng ở giữa đường thẳng như hình dưới đây. ta dùng lệnh "Break" có phím tắt là "BR",enter. Sau đó ta chọn điểm đầu của đoạn cần cắt và chọn điểm cuối của đoạn cần cắt rồi ấn enter là ok. o Phương pháp 2: Cắt đối tượng dựa vào chọn đối tượng và chọn 2 điểm. Bạn cũng dùng lệnh "BR",enter, sau đó chọn đối tượng, rồi chọn lệnh "F" và chọn điểm đầu và điểm cuối cần cắt. o Phương pháp 3 : Cắt đối tượng bằng cách chọn 1 điểm. Tức là 1 đối tượng liền mạch ta muốn cắt thành 2 đối tượng, ta cũng sử dụng lệnh

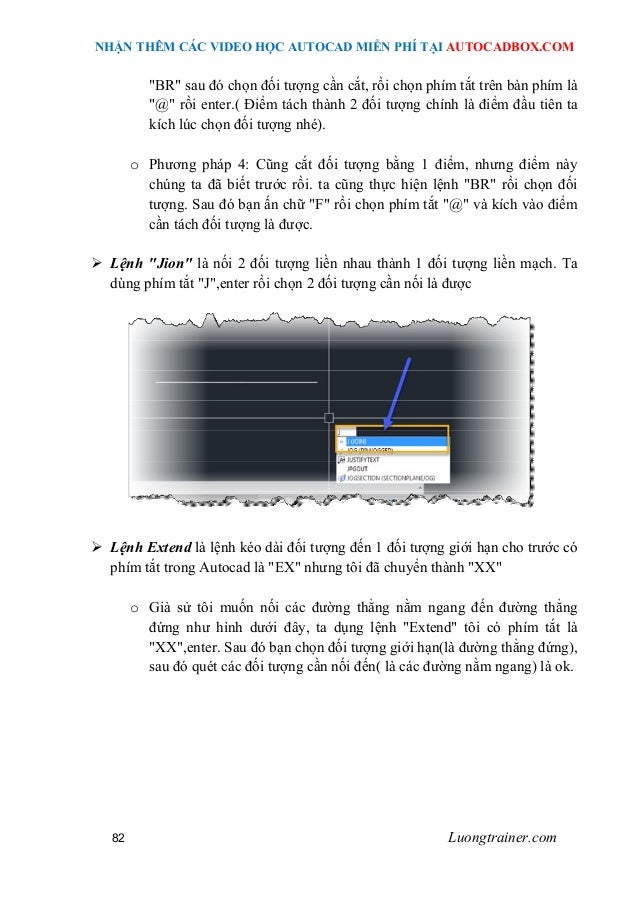

  137. 82. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 82 Luongtrainer.com "BR" sau đó chọn đối tượng cần cắt, rồi chọn phím tắt trên bàn phím là "@" rồi enter.( Điểm tách thành 2 đối tượng chính là điểm đầu tiên ta kích lúc chọn đối tượng nhé). o Phương pháp 4: Cũng cắt đối tượng bằng 1 điểm, nhưng điểm này chúng ta đã biết trước rồi. ta cũng thực hiện lệnh "BR" rồi chọn đối tượng. Sau đó bạn ấn chữ "F" rồi chọn phím tắt "@" và kích vào điểm cần tách đối tượng là được.  Lệnh "Jion" là nối 2 đối tượng liền nhau thành 1 đối tượng liền mạch. Ta dùng phím tắt "J",enter rồi chọn 2 đối tượng cần nối là được  Lệnh Extend là lệnh kéo dài đối tượng đến 1 đối tượng giới hạn cho trước có phím tắt trong Autocad là "EX" nhưng tôi đã chuyển thành "XX" o Giả sử tôi muốn nối các đường thẳng nằm ngang đến đường thẳng đứng như hình dưới đây, ta dụng lệnh "Extend" tôi có phím tắt là "XX",enter. Sau đó bạn chọn đối tượng giới hạn(là đường thẳng đứng), sau đó quét các đối tượng cần nối đến( là các đường nằm ngang) là ok.

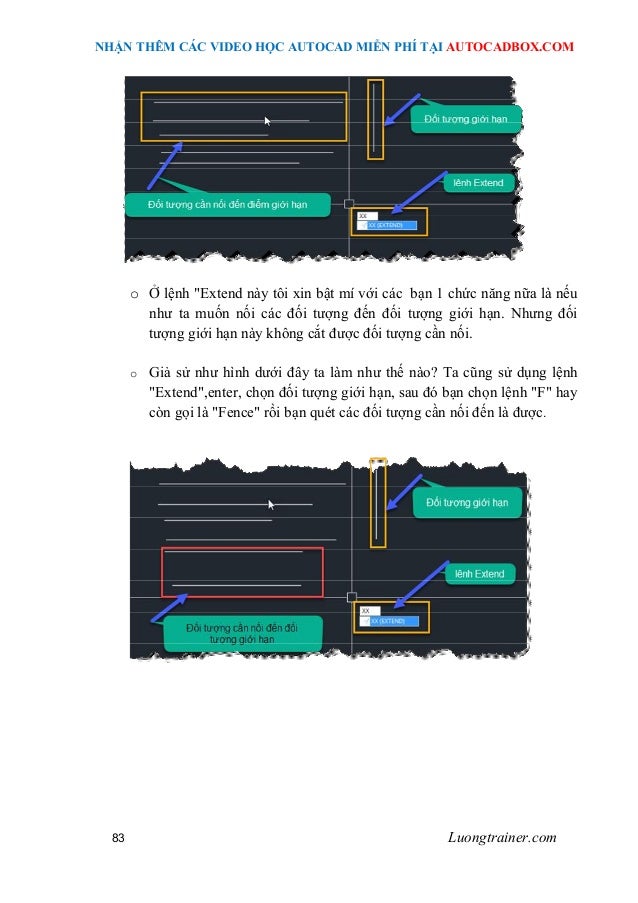

  138. 83. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 83 Luongtrainer.com o Ở lệnh "Extend này tôi xin bật mí với các bạn 1 chức năng nữa là nếu như ta muốn nối các đối tượng đến đối tượng giới hạn. Nhưng đối tượng giới hạn này không cắt được đối tượng cần nối. o Giả sử như hình dưới đây ta làm như thế nào? Ta cũng sử dụng lệnh "Extend",enter, chọn đối tượng giới hạn, sau đó bạn chọn lệnh "F" hay còn gọi là "Fence" rồi bạn quét các đối tượng cần nối đến là được.
  139. 84. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 84 Luongtrainer.com  Lệnh Lengthen là lệnh dùng để thay đổi độ dài của đối tượng trong phần mềm Autocad. Có phím tắt là "Len". o Giả sử muốn thay đổi chiều dài của một cạnh, ta dùng lệnh "Len", enter, chọn đối tượng cần thay đổi.Sau đó bạn gõ lệnh "DE" để chọn kích thước mà bạn cần thay đổi. Nếu muốn giảm kích thước thì bạn cho dấu âm, nếu muốn tăng kích thước thì bạn chỉ cần nhập số rồi enter là xong nhé o Chức năng thứ 2 của Lengthen là tăng hoặc giảm độ dài của đối tượng theo tỉ lệ %. Ta cũng làm tương tự như trên chỉ thay lệnh "DE" bằng lệnh "P" có nghĩa là "Percent" rồi làm tương tự nhé.
  140. 85. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 85 Luongtrainer.com o Chức năng thứ 3 của Lengthen là thay đổi tổng độ dài đối tượng. Ví dụ tôi muốn thay đổi chiều dài của 1 cạnh từ 5m lên 7m. Ta chỉ cần dùng lệnh "Len",enter sau đó bạn chọn đối tượng( cạnh có chiều dài 5m), rồi bạn chọn "Total" có phím tắt là "T" rồi nhập "7000" là đối tượng đó là thay đổi thành 7m rồi nhé. o Chức năng cuối cùng của Lengthen là thay đổi chiều dài của đối tượng theo kiểu động. Có nghĩa là ta dùng chuột di chuyển để thay đổi chiều dài của đối tượng. Ta cũng dùng lệnh "Len".enter, chọn đối tượng rồi gõ lệnh "DY" sau đó dùng chuột để thay đổi đối tượng tùy chỉnh nhé.
  141. 86. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 86 Luongtrainer.com  Lệnh Chamfer có chức năng dùng để vát góc các đối tượng trong Autocad. Trong lệnh này bạn nên chú ý 2 lệnh đó là "Discance" dùng để vát góc đối tượng dựa vào khoảng cách, có phím tắt là "D". Và lệnh "Angel" có phím tắt là "A" dùng để vát góc khi biết khoảng cách với đối tượng thứ 1 và góc vát hợp với đối tượng thứ 1 là bao nhiêu độ. o Ví dụ: tôi muốn vát góc như hình dưới đây với khoảng cách vát góc của cạnh thứ nhất là 20, cạnh thứ 2 là 10.Ta dụng lệnh " Chamfer" tôi đã đổi lệnh thành phím tắt là "Ch", thông thường nó là "CHA". sau đó ta gõ lệnh "D" rồi nhập khoảng cách đoạn 1 là 20, đoạn thứ 2 là 10. Rồi chọn cạnh thứ 1, cạnh thứ 2 là ta đã vát đc góc rồi nhé. o Đối với chức năng thứ 2 ta cũng làm tương tự nhé.
  142. 87. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 87 Luongtrainer.com  Lệnh "Fillel" dùng để vát góc đối tượng bẳng cung tròn, hay còn gọi là để tạo góc bo cho các góc đối tượng. Lệnh này có phím tắt là "F", bạn nhập "R",enter. rồi nhập giá trị bán kính của cung tròn và kích vào 2 cạnh cần vát nhé. o Ví dụ : Nhập lệnh F, tiếp theo nhập R, nhìn trên màn hình command line có 5 lựa chọn, bạn hãy để ý cho tôi lựa chọn R (Radius), chọn R, ấn enter, tiếp theo bạn nhâp giá trị bán kính hoặc là chúng ta chọn 2 điểm và khoảng cách giữa 2 điểm này là bán kính r, tốt nhất là các bạn nhập bán kính vào. o Giả sử tôi nhập bán kính bằng cách chọn 2 điểm, chọn là 20, tiếp theo ta sẽ chọn 2 cạnh của chúng ta cần Fillet ( cần vuốt góc), tự động 2 cạnh này sẽ được vuốt, có 1 góc vo với bán kính là 20.
  143. 88. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 88 Luongtrainer.com BƯỚC #7 : CÁC PHÉP BIẾN ĐỔI HÌNH VÀ CÁC LỆNH QUAN SÁT TRONG BẢN VỄ CỦA PHẦN MỀM AUTOCAD
  144. 89. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 89 Luongtrainer.com 1. Các Phép Biến Đổi Hình Trong Autocad  Lệnh Move là lệnh dùng để di chuyển các đối tượng trong Autocad. Lệnh này tôi có phím tắt là chữ M, nhưng tôi đã đổi sang chữ "V" để thuận tiện cho việc di chuyển tay trên bàn phím. o Giả sử tôi có 1 hình chữ nhật, bây giờ tôi muốn di chuyển nó sang 1 vị trí khác thì tôi sẽ dùng lệnh "Move",enter, tiếp theo ta chọn đối tượng cần di chuyển,enter sau đó ta chọn điểm gốc của đối tượng cần di chuyển rồi đưa đối tượng đến vị trí mới.  Lệnh Copy là lệnh sao chép đối tượng và có phím tắt là "CO" nhưng tôi đã chuyển sang phím tắt "C" o Giả sử tôi muốn copy 1 hình chữ nhật như hình bên dưới, ta cũng dùng lệnh "Copy",enter, chọn đối tượng cần copy,enter và chọn 1 điểm gốc của đối tượng rồi di chuyển đến vị trí mới.
  145. 90. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 90 Luongtrainer.com  Lệnh "Rotate" dùng để dịch chuyển,xoay một đối tượng trong phần mềm Autocad, có phím tắt là "RO" tôi đã thay đổi thành "R" o Giả sử tôi muốn xoay 1 đối tượng như hình bên dưới. Tôi nhập lệnh "R",enter, chọn đối tượng cần xoay,enter và chọn điểm để xoay. o Đến đây bạn có 2 cách, thứ nhất là bạn nhập góc cần xoay và thứ 2 là bạn có thể dùng chuột để di chuyển vị trí xoay.  Lệnh "Scale" dùng để phóng to hoặc thu nhỏ đối tượng trong phần mềm Autocad theo một tỷ lệ nhất định. o Khi "Scale" đối tượng nào đó ta sử dụng phím tắt "CS",enter, chọn đối tượng cần phóng to(thu nhỏ), sau đó chọn điểm gốc để phóng to( thu nhỏ) và nhập tỷ lệ phóng hoặc thu đối tượng.

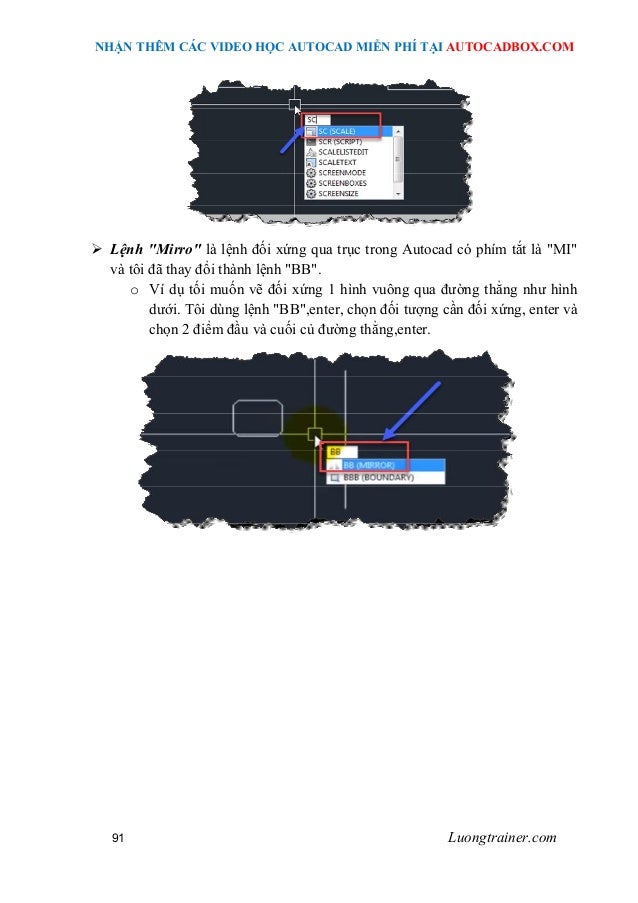

  146. 91. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 91 Luongtrainer.com  Lệnh "Mirro" là lệnh đối xứng qua trục trong Autocad có phím tắt là "MI" và tôi đã thay đổi thành lệnh "BB". o Ví dụ tối muốn vẽ đối xứng 1 hình vuông qua đường thẳng như hình dưới. Tôi dùng lệnh "BB",enter, chọn đối tượng cần đối xứng, enter và chọn 2 điểm đầu và cuối củ đường thẳng,enter.
  147. 92. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 92 Luongtrainer.com  Lệnh "Stretch" có phím tắt là "S" dùng để co hoặc kéo dài đối tượng trong Autocad. o Ta chỉ cần dùng lệnh "S" sau đó chọn phần mà chúng ta muốn kéo dài hoặc co trong đối tượng( lưu ý không được quét hết đối tượng), nhấn chuột phải, rồi nhập khoảng cách mà ta cần co hoặc kéo dài.  Lệnh "Align" dùng để rời, quay và biến đổi tỷ lệ đối tượng và thường dùng trong vẽ cơ khí để tạo bản vẽ các chi tiết rời rạc. Phím tắt trong phần mềm Autocad của lệnh này là "AL" nhưng tôi đã chuyển thành "AG".
  148. 93. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 93 Luongtrainer.com o Ví dụ tôi muốn ghép đỉnh của hình tam giác với hình như dưới đây thì ta dùng lệnh "AG",enter, tiếp đó ta chọn đối tượng cần lắp ráp và chọn điểm cần đưa đến vị trí nắp ráp và enter.  Lệnh "Array" là lệnh sao chép các đối tượng theo dãy, hàng và cột, có phím tắt là "AR" nhưng tôi đổi thành "RR" o Giả sử tối muốn sao chép 1 đối tượng thì tối sẽ chọn lệnh "RR", enter, sau đó ta chọn đối tượng cần array, ấn chuột phải. o Tiếp theo có 3 lựa chọn Rectangular, PAth, POlar có nghĩa là xắp xếp dãy này theo hình chữ nhât, theo đường dẫn và theo cung tròn, tùy sự lựa chọn của bạn. Ở đây giả sử tôi chọn Rectangular.

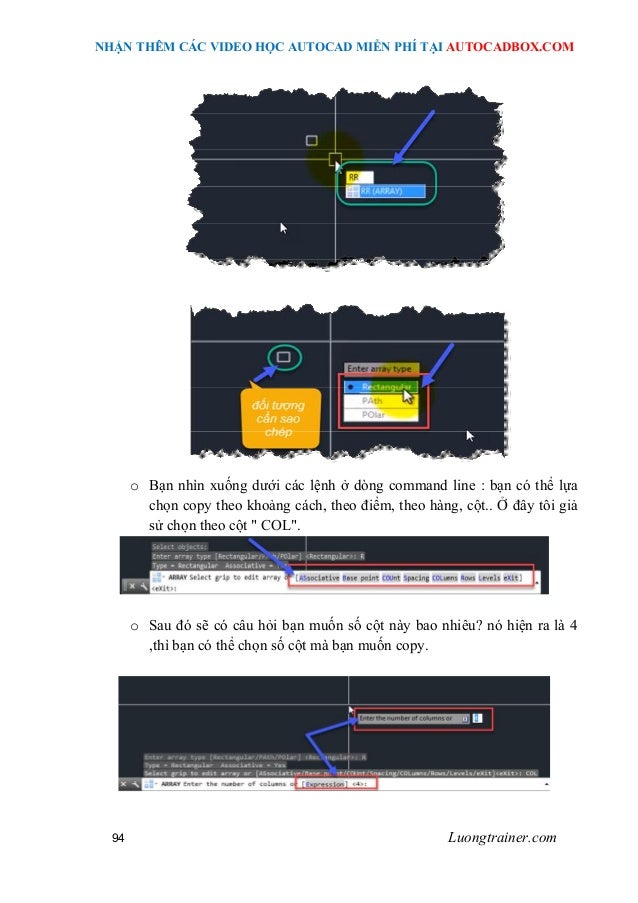

  149. 94. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 94 Luongtrainer.com o Bạn nhìn xuống dưới các lệnh ở dòng command line : bạn có thể lựa chọn copy theo khoảng cách, theo điểm, theo hàng, cột.. Ở đây tôi giả sử chọn theo cột " COL". o Sau đó sẽ có câu hỏi bạn muốn số cột này bao nhiêu? nó hiện ra là 4 ,thì bạn có thể chọn số cột mà bạn muốn copy.
  150. 95. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 95 Luongtrainer.com o Tiếp theo nó hỏi khoảng cách giữa các cột này bao nhiêu? Bạn hãy chọn khoảng cách mà bạn muốn chọn. o Đến đây nếu như bạn muốn chỉnh sửa thêm hoặc bớt số hàng thì bạn chọn "R" hay còn gọi là "Rows" ở dưới thanh command line, và làm tương tự như các bước trên nhé. 2. Các Lệnh Quan Sát Bản Vẽ.  Lệnh Zoom có phím tắt là "Z" nhưng tôi đã chuyển đổi thành "AG". Sau đây tôi sẽ giải thích cho các bạn tất cả các chức năng trong lệnh "Zoom". o All là zoom tất cả các đối tượng mà bạn vẽ trong bản vẽ. o Center là phóng to màn hình quay một điểm tâm so với chiều cao cửa sổ, bạn nhập "C" hoặc ấn Center, chọn điểm tâm, chọn chiều cao, thì nó tự động phóng lên cho bạn. o Dynamic là hiện lên hình ảnh theo khung cửa sổ và nó có thể thay đổi vị trí và kích thước, bạn tích vào Dynamic, bạn thấy dấu X với hình vuông , để Zoom một đối tượng, bạn di chuột dấu X này đến, kích chuột trái sẽ thu nhỏ vào lại. o Extents cũng phóng to hoặc thu nhỏ các đối tượng bản vẽ đến khả năng lớn nhất có thể. Thể hiện toàn bộ các đối tượng trên màn hình ta
  151. 96. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 96 Luongtrainer.com dùng Extents, tức nó sẽ Zoom tràn các đối tượng đến các cạnh mép của đối tượng. o Previous là zoom lại các đối tượng lúc trước ta đã dung o Scale là zoom theo tỷ lệ. Giả sử tôi zoom lên gấp đôi màn hình hiện tại, thì nó tự động phóng to lên gấp đôi, đó gọi là zoom theo tỷ lệ. o Window thì chúng ta sẽ có 2 khung cửa sổ, chúng ta zoom chọn W, kích vào 2 khung cửa sổ đấy tự động nó zoom lên. o Cuối cùng là zoom Object là chúng ta chọn đối tượng chúng ta zoom thì nó sẽ zoom tràn đối tượng mà chúng ta sẽ chọn.  Lệnh Pan là di chuyển màn hình, các bạn có thể gõ lệnh Pan, phím tắt là P, hoặc là các bạn có thể giữ chuột giữa của con chuột.  Lệnh View dùng để lưu lại khung nhìn cần thiết để không mất thời gian quay lại tìm. o Ví dụ tôi có 1 bản vẽ và tôi phải zoom lên để nhìn được chi tiết bản vẽ đó, thì lúc này tôi cần đến lệnh View để lưu lại những khung hình mà tôi đã zoom, để tôi có thể quay lại xem chi tiết bất cứ lúc nào mà không cần zoom lại.  Lệnh Viewers, là một biến sử dụng để tăng độ mịn của đường tròn, cung tròn ellipse. Có phím tắt là "VR".

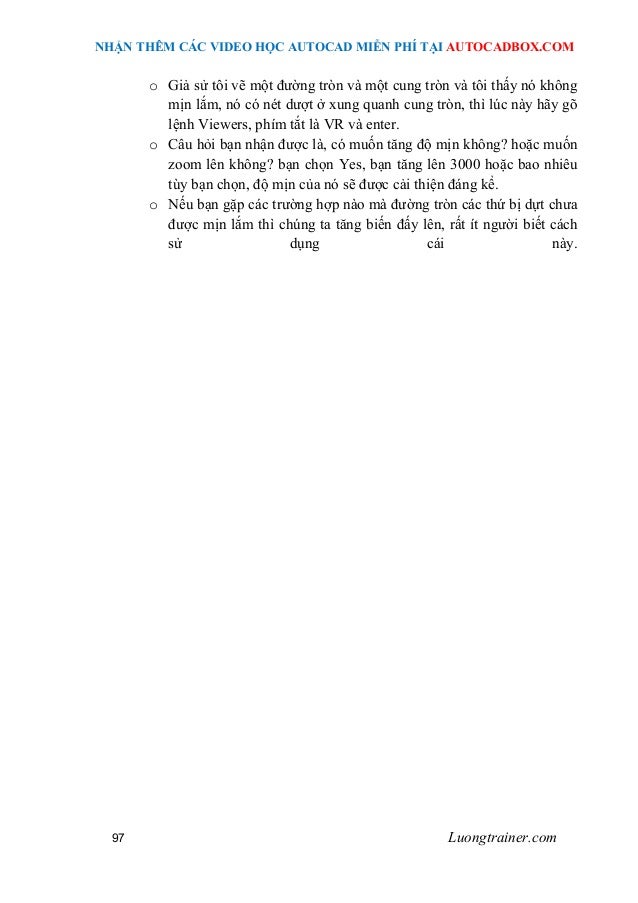

  152. 97. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 97 Luongtrainer.com o Giả sử tôi vẽ một đường tròn và một cung tròn và tôi thấy nó không mịn lắm, nó có nét dượt ở xung quanh cung tròn, thì lúc này hãy gõ lệnh Viewers, phím tắt là VR và enter. o Câu hỏi bạn nhận được là, có muốn tăng độ mịn không? hoặc muốn zoom lên không? bạn chọn Yes, bạn tăng lên 3000 hoặc bao nhiêu tùy bạn chọn, độ mịn của nó sẽ được cải thiện đáng kể. o Nếu bạn gặp các trường hợp nào mà đường tròn các thứ bị dựt chưa được mịn lắm thì chúng ta tăng biến đấy lên, rất ít người biết cách sử dụng cái này.
  153. 98. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 98 Luongtrainer.com BƯỚC #8 : QUẢN LÝ BẢN VẼ THEO LỚP, ĐƯỜNG NÉT VÀ MÀU
  154. 99. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 99 Luongtrainer.com 1. Tạo Và Gán Các Tính Chất Cho Lớp.  Đầu tiên bạn hãy gọi một bản quản lý lớp layer vẽ trong Autocad ra bằng cách dùng phím tắt "Layer" tôi đã đổi thành lệnh "AE",enter thì ta sẽ được 1 bảng quản lý layer, và nhiệm vụ của tôi là sẽ giải thích cho các bạn tất cả các chức năng trong bảng này.  Để tạo một layer mới thì bạn ấn New layer, và bạn đặt tên cho layer đó rồi enter.
  155. 100. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 100 Luongtrainer.com  Nếu bạn muốn tạo nhiều layer cùng 1 lúc thì bạn chỉ cần chọn New layer, bạn đặt tên cho layer đó và dùng dấu "," thì tự nhiên layer mới sẽ hiện ra cho bạn. Như vậy bạn sẽ không mất thời gian kích vào New layer nữa.  Bây giờ tôi mở bản vẽ layer lên, thì Status là để xác định layer nào được gọi ra, layer có dấu v thì nó đang được gọi ra để chúng ta thực hiện lệnh vẽ, bạn hiểu là layer nào tích dấu v ở cột Status thì sẽ được sử dụng.  Nếu tôi muốn sử dụng 1 layer khác thì tôi chỉ cần kích đúp vào cột Status đó thì tự nhiên dấu "V" sẽ được chuyển theo ý bạn.  Ví dụ: Tôi đang sử dụng layer "0" bây giờ tôi muốn sử dụng layer "d" thì tôi chỉ cần kích chuột vào cột Status trên dòng layer "d".
  156. 101. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 101 Luongtrainer.com o Name dùng để đặt tên cho các layer, tôi khuyên các bạn nên dùng tên một cách bài bảng và logic. o On dùng để tắt hoặc bật 1 layer. Trong 1 bản vẽ có rất nhiều layer, nếu bạn muốn ẩn 1 layer nào đó đi thì bạn chỉ cần tắt bóng đèn trên cột On đó đi, nếu muốn hiện layer đó ra thì bạn bật bóng đèn đó lên là được. o Freeze cũng tương tự như lệnh On. Nhưng Freeze ẩn đi không thể hiệu chỉnh không thể chọn được, còn On thì vẫn có thể hiệu chỉnh và chọn được.
  157. 102. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 102 Luongtrainer.com o Lock là chúng ta sẽ khóa 1 layer nào đấy và đối tượng bị khóa sẽ không hiệu chỉnh được, tuy nhiên chúng ta vẫn thấy chúng trên màn hình và chúng vẫn có thể in ra được. o Color là chúng ta chọn màu cho lệnh layer, màu cho layer bạn cũng không nên đặt tùy tiện.Bạn kích vào để chọn màu, màu của layer có màu từ 1 đến 8, Theo tôi các bạn nên sử dụng màu của layer cho từng tên lớp. o Bạn nhớ ở các công ty đã quy định màu sẵn cho từng lớp, theo tôi bạn nên sử dụng từ màu 1 đến màu 9 của màn hình. o Ngoài ra hy hữu thì mới sử dụng đến màu khác, vì sao màu này quan trọng tại vì khi chúng ta in chúng ta có chế độ in theo màu bạn hãy lưu ý phần này. o Dưới đây là mẫu một bảng về lớp và các thuộc tính của tôi, các bạn có thể thảm khảo để đật được hiệu quả cao.
  158. 103. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 103 Luongtrainer.com o Linetype: Kiểu đường mặc định của nó là Cotinuous, còn nhiều kiểu đường khác trong bảng bạn có thể chọn để thay đổi. o Theo tôi đây là một số kiểu đường được định sẵn trong bản vẽ, để load thêm bạn ấn vào “Load” thì nó sẽ có rất nhiều kiểu đường nữa, o Ở mỗi công ty đều quy định sẵn kiểu đường nào? cho layer nào? tương ứng với màu nào? các bạn sinh viên ít khi biết được ,tại vì các bạn thiếu kinh nghiệm thực tiễn ra môi trường làm việc. o Lineweight là trọng lượng của nét vẽ, độ dày và độ mảnh của nét vẽ. Bạn kích vào mặc định để nét vẽ full, trong phần mềm Autocad có nét vẽ từ 0.00mm đến tận 2.11mm.

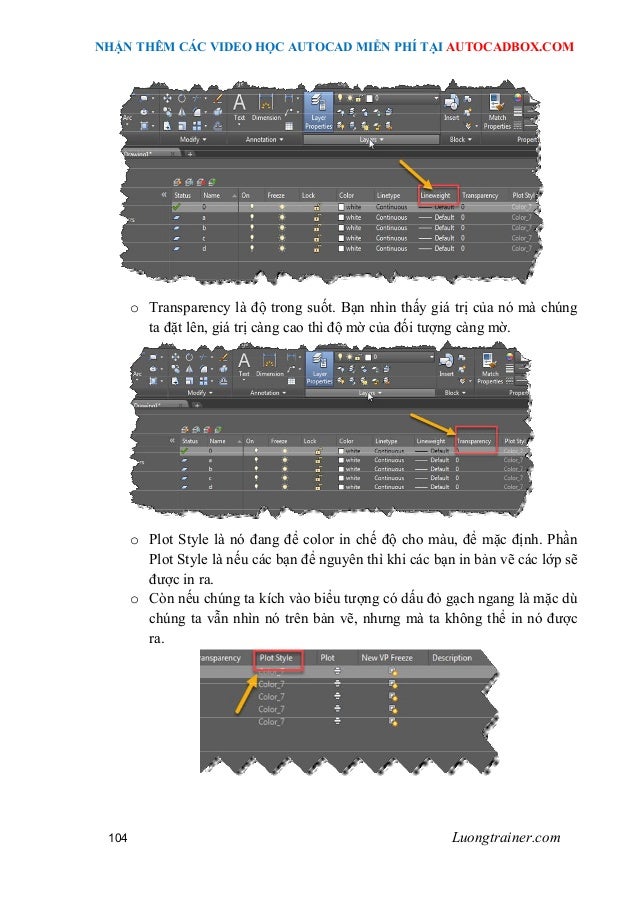

  159. 104. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 104 Luongtrainer.com o Transparency là độ trong suốt. Bạn nhìn thấy giá trị của nó mà chúng ta đặt lên, giá trị càng cao thì độ mờ của đối tượng càng mờ. o Plot Style là nó đang để color in chế độ cho màu, để mặc định. Phần Plot Style là nếu các bạn để nguyên thì khi các bạn in bản vẽ các lớp sẽ được in ra. o Còn nếu chúng ta kích vào biểu tượng có dấu đỏ gạch ngang là mặc dù chúng ta vẫn nhìn nó trên bản vẽ, nhưng mà ta không thể in nó được ra.
  160. 105. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 105 Luongtrainer.com o New VP Freeze, ở đây phiên bản mới nó mới có chức năng này. Dùng để đóng băng View port là khung nhìn của layer. 2. Bí Mật Của Các Chức Năng Trong Bản Vẽ Layer  New Property Filter, giả sử giờ tôi có 1 bản vẽ rất nhiều layer, có cả kiến trúc, kết cấu, điện, nước, thì Filters có tác dụng lọc ra đối tượng chúng ta cần. o Ví dụ tôi muốn tạo 1 đối tượng kiến trúc thì sẽ đặt tên riêng là layer kiến trúc,và tôi sẽ gọi các layer thuộc mảng kiến trúc để tôi lưu lại thành nhóm kiến trúc. Có rất nhiều kiểu lọc như lọc theo tên, theo On. o Khi vẽ đến phần kiến trúc bạn chỉ cần gọi tên layer kiến trúc thì các nhóm đối tượng thuộc mảng layer kiến trúc sẽ hiện ra.  New Group Filter sẽ tạo nhóm các layer, bạn kích vào ,đặt tên, trong trường hợp này ta sử dụng như thế nào? o Giả sử bây giờ chúng ta có 1 bản vẽ tổ hợp rất nhiều công trình như trong khu đô thị có tổ hợp nhà A, nhà B, khu dãn dân, khu liền kề,...thì New Group Filter này xác định những layer cho một tổ hợp công trình đó. o Ví dụ: Tôi có 1 công trình và tôi chia ra cho nhiều người vẽ công trình đó gộp lại, thì New Group Filter này sẽ dùng để đặt tên các layer cho mỗi người.
  161. 106. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 106 Luongtrainer.com o Bạn chỉ cần đặt tên, sau đó vào phần All Used Layers và chọn layer mình muốn sử dụng cho mỗi công trình di chuột đến phần tên chúng ta đã đặt là được.  Layer States Manager là bạn có thể gọi các đối tượng cần hiện trong bản vẽ của mình và ẩn tất cả các đối tượng không cần thiết đi. Nó tương ứng với lệnh "On" nhưng nó tiện lợi hơn lệnh "On" rất nhiều.
  162. 107. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 107 Luongtrainer.com BƯỚC #9 : CHUYỂN ĐỔI CÁC LỚP TRÊN BẢN VẼ & VẼ MẶT CẮT BẰNG LỆNH HATCH TRONG AUTOCAD
  163. 108. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 108 Luongtrainer.com 1. Các đề mục chuyển đổi các lớp trên bản vẽ cũng liên quan đến các phần layer.  Giả sử bạn nhận được file bản vẽ của 1 đơn vị khác, nhưng bạn thấy họ đang sử dụng những layer hoặc là những đường nét, màu sắc khác với quy định của công ty mình. o Để chuyển bộ tiêu chuẩn của đơn vị hoặc của công ty mình áp dụng cho các layer mà họ đang sử dụng thì ta làm như thế nào?  Ta có lệnh "Laytrans", dùng để chuyển đổi các lớp trên bản vẽ, biến các lớp layer của họ đang sử dụng về những lớp layer của mình với những thuộc tính như của mình đang sử dụng.  Giả sử một bản vẽ gồm nhiều layer như là layer 1,2,3,4, để chuyển đổi sang layer của công ty mình, ta chọn lệnh "Laytrans", enter và sẽ có 1 bảng hiện ra. o Translate Form chính là ô chứa các lớp layer của bản vẽ mà đơn vị khác đã dùng. o Translate to là ô chứa các lớp layer của mình muốn chuyển. Để có được bảng này ta chỉ cần ấn vào "Load" và tìm đến file mình đã lưu các lớp layer của mình (*dwg) rồi load lên là được
  164. 109. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 109 Luongtrainer.com o Để chuyển đổi được các lớp layer mà ta mong muốn, đầu tiên bạn kích vào layer của đơn vị khác,sau đó kích chuột vào layer mình muốn chuyển đồi rồi click vào "Map". o Ở bảng "Layer Translation Mappings" sẽ hiển thị các layer mà bạn đã chuyển đổi. o Sau khi chuyển đồi xong bạn có thể ấn "Save" hoặc nếu bạn chỉ muốn chuyển đổi mà không lưu thì bạn có thể ấn"Translate" rồi chọn "Translate only". Sau đó bạn trở về bảng layer trong bản vẽ sẽ thấy sự thay đổi. 2. Vẽ Mặt Cắt Bằng Lệnh Hatch  Để gọi bảng chèn kí hiệu mặt cắt ta gọi lệnh "Hatch" có phím tắt là "H"
  165. 110. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 110 Luongtrainer.com  Từ phiên bản Autocad 2015 trở đi thì toàn bộ các chức năng của bảng "H" đã được thể hiện trên dải Ribbon của Autocad. Nhưng nếu bạn đã quen sử dụng với bảng "Hatch" rồi thì sau khi dùng lệnh "H" xong bạn hãy kích chuột vào phần "Settings" ở dòng Command line.  Sau đây tôi xin giới thiệu với các bạn lần lượt từng chức năng trong bảng "Hatch and Gradient" o Tyte and Pattem: Ở phần này chúng ta có 3 sự lựa chọn là Predefined,User defined và Custom. o Nếu chọn Type là "Predefined" nghĩa là các mẫu có sẵn trong tệp acad.pat. Và Pattem chính là mẫu để lựa chọn, ta chỉ cần kích vào ô có dấu chấm để lựa chọn theo hình mẫu. o Color chính là để chọn kiểu màu cho mẫu hatch đó. Và phần Swatch, cho chúng ta nhìn trước được hình ảnh các mẫu hatch. o Angle chính là góc nghiêng của mẫu, mẫu nghiêng bao nhiêu độ thì ta ghi vào ô angle. Và Scale là chúng ta có thể phóng to hoặc thu nhỏ mẫu đó bao nhiêu lần.
  166. 111. NHẬN THÊM CÁC VIDEO HỌC AUTOCAD MIỄN PHÍ TẠI AUTOCADBOX.COM 111 Luongtrainer.com o Nếu chọn Type là " User defined" chỉ dùng cho các mẫu hatch có dạng song song. Ở đây có thêm phần "Double" là thêm các dòng song song thẳng đứng nữa o Nếu bạn chọn Type là " Custom" là các mẫu "Hatch" bạn tự tạo ra. Sau khi tạo ra mẫu hatch bạn lưu vào acad.pat, sau đó bạn chỉ cần kích vào phần "Custom pattem" và chọn mẫu là được.
